Maszyny do formowania rolek płatwi: kompletny przewodnik po płatwiach C, Z i CU

Szacuje się, że w 2025 r. przemysł stali formowanej na zimno dostarczył na całym świecie około 18 milionów ton metrycznych, a płatwie – poziome elementy konstrukcyjne podtrzymujące okładziny dachowe i ścienne – stanowią około 30% tej objętości. W każdym magazynie, fabryce, hangarze lotniczym i budynku komercyjnym o konstrukcji stalowej stosowane są płatwie przenoszące obciążenia na ramę główną. Płatwie te pochodzą z jednego systemu produkcyjnego: maszyny do formowania rolek płatwi.

Maszyny te przekształcają płaską cewkę stalową w precyzyjnie wyprofilowane sekcje C, Z i CU w ciągłym, szybkim procesie. Integrują one wykrawanie, nacinanie i cięcie hydrauliczne, dzięki czemu każda gotowa płatew wychodzi ze wszystkimi otworami i szczegółami końcowymi już na miejscu. Zrozumienie typów maszyn, sposobu ich działania i kryteriów wyboru ma bezpośredni wpływ na wydajność produkcji i jakość produktu końcowego.

Jak działa maszyna do formowania rolek płatwi

Linia do formowania rolek płatwi przekształca zwoje stali w gotowe płatwie za pomocą sekwencji zautomatyzowanych stacji. Proces jest ciągły, a każda stacja nadaje taśmie przyrostowy kształt bez ponownego podgrzewania materiału.

1. Rozwijanie i karmienie. Zmotoryzowany rozwijacz utrzymuje zwój stali i podaje taśmę do jednostki prostującej w celu usunięcia zestawu zwojów.
2. Wstępne wykrawanie i nacinanie. Wykrawarka napędzana serwomechanizmem tworzy otwory na śruby, otwory serwisowe i nacięcia końcowe w oparciu o program CNC. Pozycjonowanie jest kontrolowane z dokładnością do milimetra.
3. Formowanie rolkowe. Pasek przechodzi przez od 12 do 18 par profilowanych rolek. Każdy stojak wygina profil o kilka stopni, aż do uzyskania ostatecznego kształtu C, Z lub sigma.
4. Odcięcie. Hydrauliczne nożyce latające przycinają ciągły profil na zaprogramowaną długość bez zatrzymywania linii.
5. Wybieg i układanie w stosy. Gotowe płatwie są wyładowywane na przenośnik lub automatyczną układarkę, gotowe do wiązania lub natychmiastowego użycia.

Cały cykl jest zarządzany przez system PLC, który na bieżąco oblicza pozycje rolek i wzory stempli, gdy zmieniają się wymiary, umożliwiając szybką zmianę rozmiaru.

Rodzaje maszyn do formowania rolek płatwi

Nie wszystkie maszyny do płatwi są takie same. Wybrany typ zależy od kształtów profili, które należy wyprodukować i wymaganego poziomu elastyczności.

C Maszyny do formowania rolek płatwi

Zaprojektowane wyłącznie do profili w kształcie litery C, maszyny te wykorzystują stały układ rolek zoptymalizowany pod kątem szybkości i prostoty. Doskonale sprawdzają się w produkcji wielkoseryjnej, gdzie profil się nie zmienia. Płatwie typu C stosowane są głównie do rygli ściennych i płatwi dachowych z równymi półkami. Aby zapoznać się z dedykowanym rozwiązaniem, dowiedz się więcej nt C maszyny do formowania rolek płatwi .

C Maszyny do formowania rolek płatwi Manufacturers, Custom Factory

Jako producenci maszyn do formowania rolek płatwi C i niestandardowa fabryka maszyn do formowania rolek płatwi C w Chinach, Hailong Machinery oferuje maszyny do formowania rolek płatwi C na sprzedaż.

Zobacz produkt →

Z Maszyny do formowania rolek płatwi

Płatwie Z mają nierówną szerokość kołnierzy i są nakładane na połączeniach, tworząc ciągłe elementy konstrukcyjne, dzięki czemu idealnie nadają się do długich rozpiętości dachów. Dedykowane maszyny Z są mniej powszechne; większość producentów używa wymiennych linii CZ, które mogą wytwarzać oba profile za pomocą jednego zestawu szybkowymiennych narzędzi.

CZ Wymienne maszyny do formowania rolek

Maszyny te przełączają się między profilami C i Z poprzez regulację stojaków do formowania rolek i wykrojników. Czas zmiany wynosi od 10 minut do poniżej 3 minut w zaawansowanych modelach. Oferują maksymalną wszechstronność dla centrów serwisowych i dostawców komponentów budowlanych. The Maszyny do formowania rolek płatwi CZ kategoria obejmuje systemy, które płynnie obsługują obydwa profile.

Producenci maszyn do formowania rolek płatwi CZ, fabryka niestandardowa

Jako producenci maszyn do formowania rolek CZ płatwi i niestandardowa fabryka maszyn do formowania rolek CZ płatwi w Chinach, Hailong Machinery oferuje na sprzedaż maszyny do formowania rolek CZ płatwi.

Zobacz produkt →

Maszyny do formowania rolek płatwi CU (Sigma).

Płatwie CU posiadają żebra usztywniające wciśnięte w środnik i kołnierze, które zwiększają nośność bez zwiększania ciężaru stali. Linia do formowania rolek musi zawierać stanowiska wytłaczające w celu uformowania żeber. Maszyny te są szczególnie popularne na rynkach, gdzie wymagane są lekkie, a jednocześnie wytrzymałe sekcje. Szczegóły dotyczące specjalistycznych maszyn sigma można znaleźć poniżej Maszyny do formowania płatwi płatwi CU .

Producenci maszyn do formowania rolek płatwi CU, fabryka niestandardowa

Jako producenci maszyn do formowania rolek płatwi CU i niestandardowa fabryka maszyn do formowania rolek CU w Chinach, Hailong Machinery oferuje na sprzedaż maszyny do formowania rolek płatwi CU.

Zobacz produkt →

Kluczowe komponenty i konfiguracje

Nowoczesna linia do formowania rolek płatwi to modułowy zespół urządzeń, który można skalować w celu dopasowania do wymagań wyjściowych. Podstawowe komponenty obejmują:

• Rozwijak hydrauliczny lub silnikowy z wózkiem cewki dla bezpiecznego załadunku

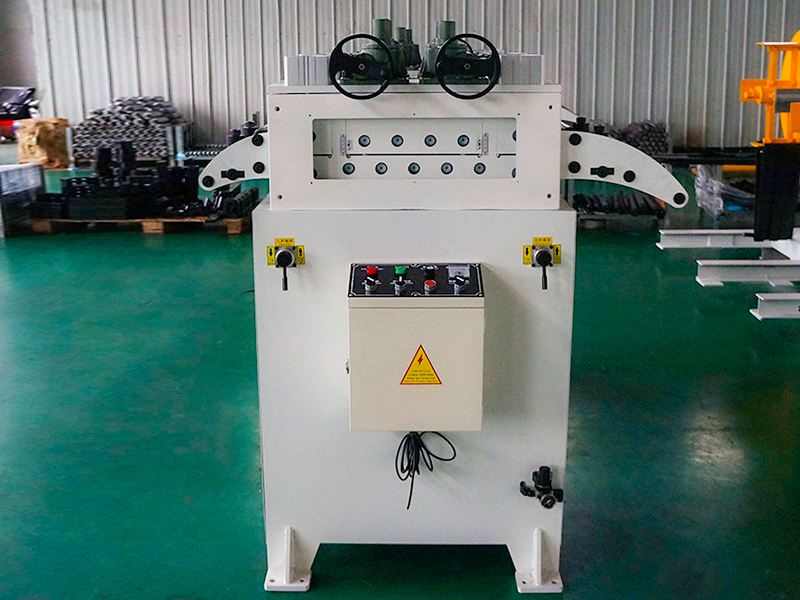

• Podajnik rolkowy z serwonapędem i prostownica do precyzyjnego pozycjonowania pasków
• Hydrauliczna prasa wykrawająca z wieloma stacjami matrycowymi
• Jednostka formująca rolki z kasetą szybkiej wymiany lub indywidualnymi stojakami
• Latająca prasa do cięcia z hartowanymi ostrzami
• Automatyczne wysuwanie układacza lub przenośnika

W całkowicie automatycznych systemach, takich jak seria 80300, wszystkie zmiany wymiarów – wysokość środnika, szerokość kołnierza, rozmiar warg, układ otworów – są wykonywane przez CNC bez ręcznej interwencji. Pojedynczy operator może wyprodukować całą serię o różnych rozmiarach bezpośrednio z listy zadań. The Maszyna do formowania płatwi płatwi typu 80300 CZ ilustruje tę możliwość cyklami przełączeń mierzonymi w sekundach.

Maszyny do formowania płatwi typu CZ 80-300 Dostawcy, firma - Fabryka Maszyn Jiangyin Hailong

Hailong Machinery to Chiny Dostosowane do potrzeb klienta maszyny do formowania płatwi płatwi typu 80-300 typu CZ Dostawcy i firma, Maszyny do formowania rolek płatwi typu 80-300 typu CZ na sprzedaż, Maszyna do formowania rolek płatwi CZ jest h

Zobacz produkt →

Zastosowania maszyn do formowania rolek płatwi

Produkcja linii do formowania rolek płatwi umożliwia szeroką gamę zastosowań w budownictwie i przemyśle.

• Prefabrykowane budynki stalowe: Podstawowe płatwie i rygle konstrukcyjne do magazynów, fabryk, sklepów detalicznych i centrów dystrybucyjnych.
• Wsparcie okładzin dachowych i ściennych: Drugorzędne elementy szkieletu, na których znajdują się izolowane panele, blachy na rąbek stojący lub pokrycia dachowe z tektury falistej.
• Konstrukcje do montażu paneli słonecznych: Ocynkowane płatwie Z i C stosowane jako szyny i podpory w instalacjach fotowoltaicznych montowanych na ziemi i na dachach.
• Podłogi i systemy regałów na antresolach: Lekkie sekcje płatwi do platform magazynowych i stojaków regałowych.
• Budynki rolnicze i chłodnie: Odporna na korozję rama płatwi do konstrukcji w kontrolowanym środowisku.

Korzyści z automatycznego formowania rolek płatwi

Przejście z metod półautomatycznych lub ręcznych na w pełni zintegrowany system formowania rolkowego umożliwia wymierny wzrost produktywności i jakości produktu.

• Szybkość produkcji od 15 do 25 metrów na minutę, co przekłada się na 1500 do 3000 ton metrycznych miesięcznie na jednej zmianie.
• Dokładność wymiarowa utrzymywana w granicach plus/minus 0,5 mm na całej długości, eliminując problemy z dopasowaniem na miejscu.
• Bezpośrednie oszczędności materiału dzięki zoptymalizowanemu wykrawaniu gniazdowemu i zmniejszonej ilości złomu, zwykle obniżając zużycie kręgów o 3 do 5%.
• Redukcja kosztów pracy dzięki jednemu operatorowi zarządzającemu całą linią w porównaniu z trzema lub czterema w konwencjonalnych konfiguracjach.
• Elastyczność umożliwiająca produkcję 30 lub więcej płatwi o różnych rozmiarach na tej samej maszynie bez zmiany oprzyrządowania, co znacznie skraca czas realizacji.

Jak wybrać odpowiednią maszynę do formowania rolek płatwi

Twój wybór powinien rozpocząć się od jasnego zdefiniowania profili, które zamierzasz produkować, oraz objętości, którą chcesz obsłużyć. Poniżej znajdują się krytyczne punkty decyzyjne.

Do operacji skupionych wyłącznie na płatwiach C, dedykowany jest W pełni automatyczna maszyna do płatwi C typu 80300 zapewnia wysoką wydajność przy minimalnej złożoności. Jeśli asortyment produktów obejmuje sekcje C i Z, wymienny system CZ jest standardowym wyborem.
