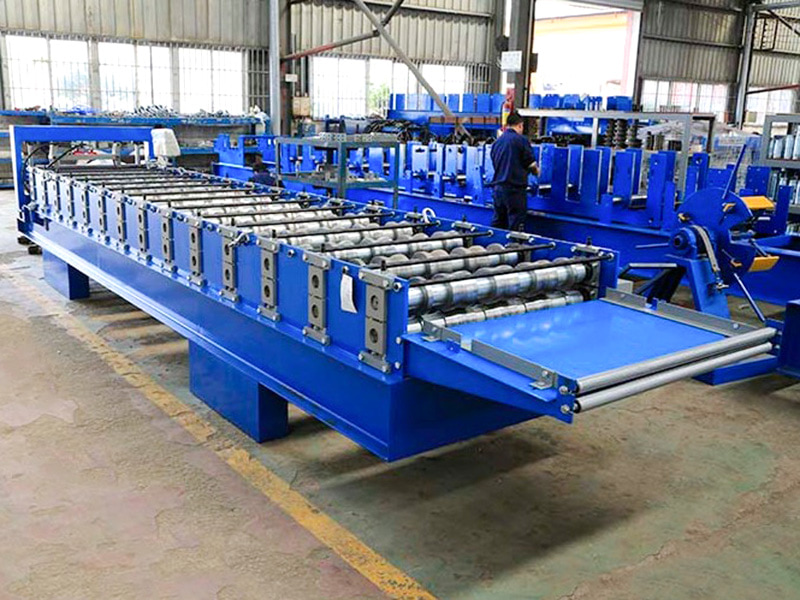

Maszyna do formowania rolek 686 IBR to maszyna do obróbki blachy zaprojektowana specjalnie do ciągłej produkcji paneli dachowych/ściennych 686 IBR. Jest to zautomatyzowana linia produkcyjna przeznaczona do walcowania zwojów metalu w wieloprzebiegowym procesie walcowania w temperaturze pokojowej, produkująca ciągłe, szybkie panele dachowe/ścienne z blachy falistej, spełniające normę 686 IBR.
Jiangyin Hailong Machinery Factory jest Maszyny do formowania rolek IBR typu 686 o dużej stabilności Dostawcą w Chinach. Dzięki ponad 1200 relacjom z klientami obsługujemy wiele branż, dostarczając niestandardowe urządzenia do gięcia profili, Maszyny do formowania rolek IBR typu 686 o dużej stabilności na sprzedaż.
Kluczowe cechy i zastosowania tego sprzętu obejmują:
Wysoce wyspecjalizowane: matryce walcowe zostały specjalnie zaprojektowane do wytwarzania precyzyjnego kształtu pofałdowań 686 IBR.
Wysoka wydajność: może pracować w sposób ciągły, zazwyczaj z prędkością 20–40 m/min lub wyższą, spełniając potrzeby produkcji wielkoseryjnej.
Duże możliwości adaptacji: może przetwarzać blachy stalowe lub aluminiowe o różnej grubości (zwykle od 0,4 mm do 1,2 mm) i powłoki (ocynkowane, ocynkowane i wstępnie malowane PVDF/poliester).

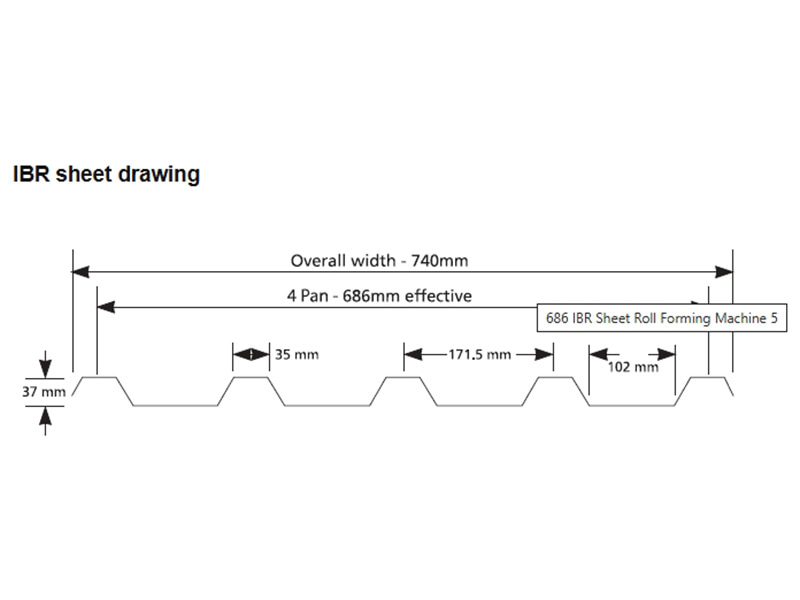

Precyzyjne formowanie: kształt, wysokość i odstępy pofałdowań są zgodne z normą 686. Normy IBR zapewniają wytrzymałość, wydajność zakładek i spójny wygląd materiałów arkuszowych.
Cięcie na wymiar: Wyposażone w urządzenie tnące, uformowane materiały arkuszowe można precyzyjnie przyciąć na ustaloną długość.

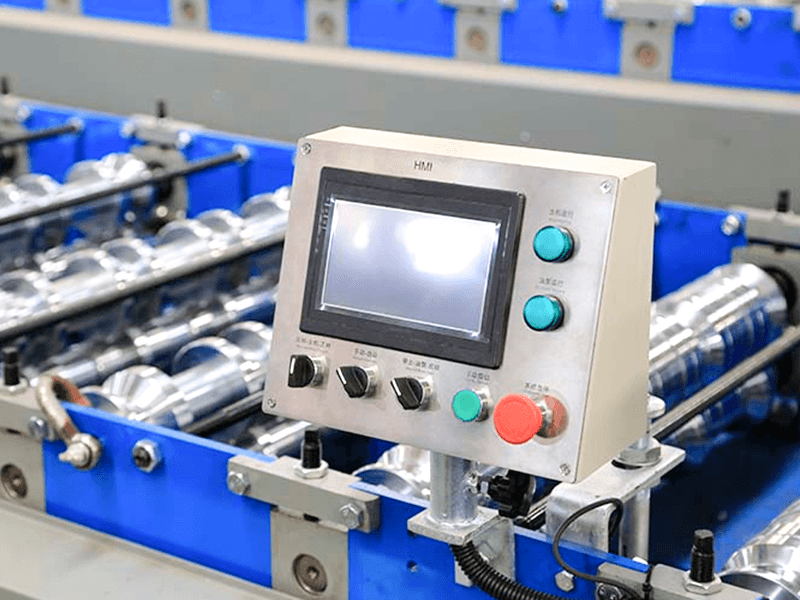

Sterowanie automatyczne: System sterowania PLC lub CNC służy do ustawiania i monitorowania parametrów, takich jak prędkość produkcji, długość i liczba.
Podstawowe zastosowania: Systemy te, przeznaczone głównie dla branży budowlanej i materiałów budowlanych, w szczególności producentów metalowych pokryć dachowych i systemów ściennych lub projektów inżynieryjnych na dużą skalę, systemy te są wykorzystywane do produkcji pokryć dachowych i ścian dużych budynków, takich jak zakłady przemysłowe, magazyny, stadiony, centra handlowe i obiekty rolnicze.
Podstawowe komponenty zazwyczaj obejmują:
Ładowarka/odwijarka: ładuje i rozwija metalową cewkę.
Urządzenie prowadzące/prostujące: Zapewnia, że taśma wchodzi prosto do obszaru formowania.

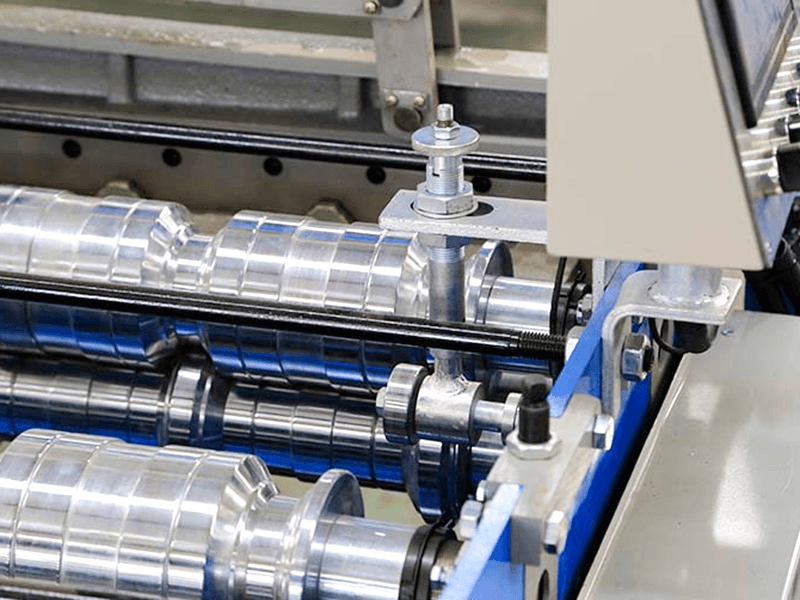

Wielostandardowa rama formująca: Podstawowy element, każda rama zawiera jedną lub więcej par górnych i dolnych rolek formujących, które są odpowiedzialne za stopniowe zginanie metalu.

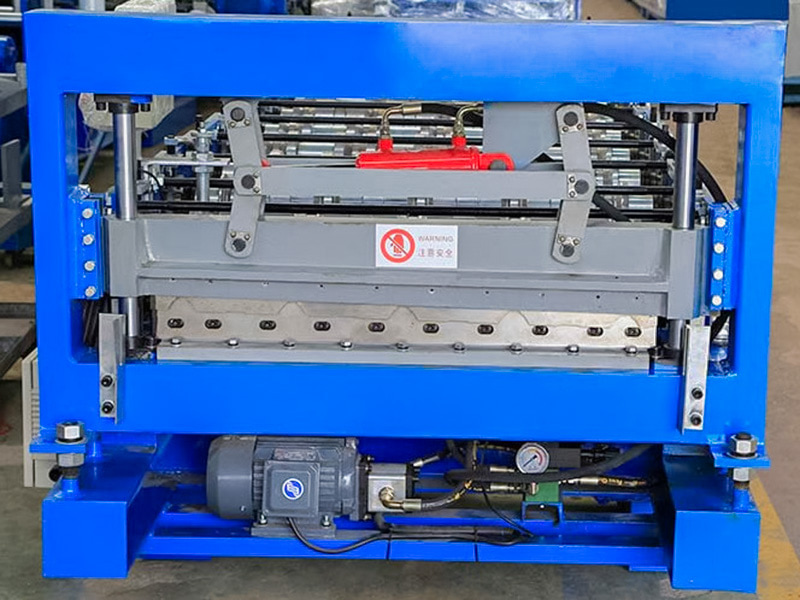

Urządzenie tnące: Zwykle hydrauliczne nożyce latające lub nożyce zatrzymujące, precyzyjnie tną arkusze na ustaloną długość w miarę ich dalszego ruchu.
System rozładunku/układania: Zbiera i układa uformowane i pocięte arkusze.

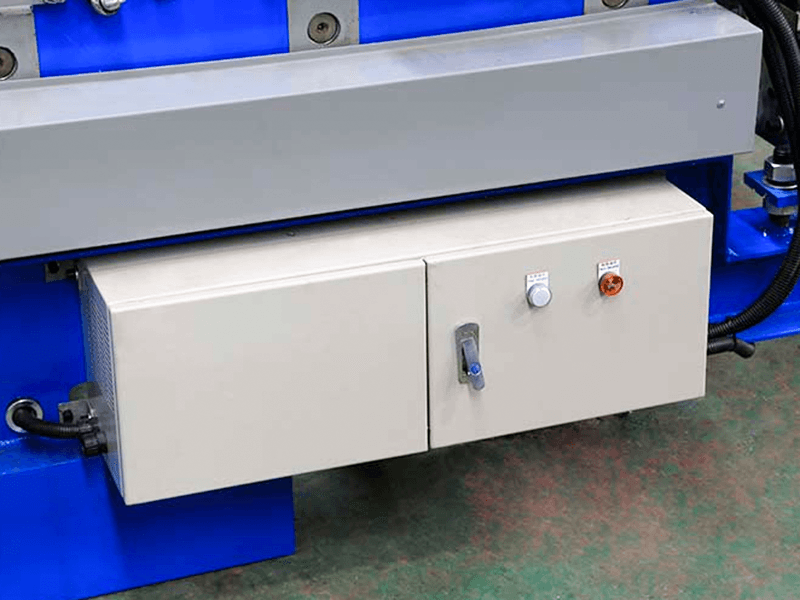

System sterowania (PLC): Kontroluje prędkość pracy, długość cięcia, liczenie itp. całej linii produkcyjnej.
| Parametry techniczne | ||
| Przedmiot | Parametr | Uwaga |
| Baza maszyny | Norma krajowa nr 36 Stal dwuteowa | Ogólna struktura spawania |

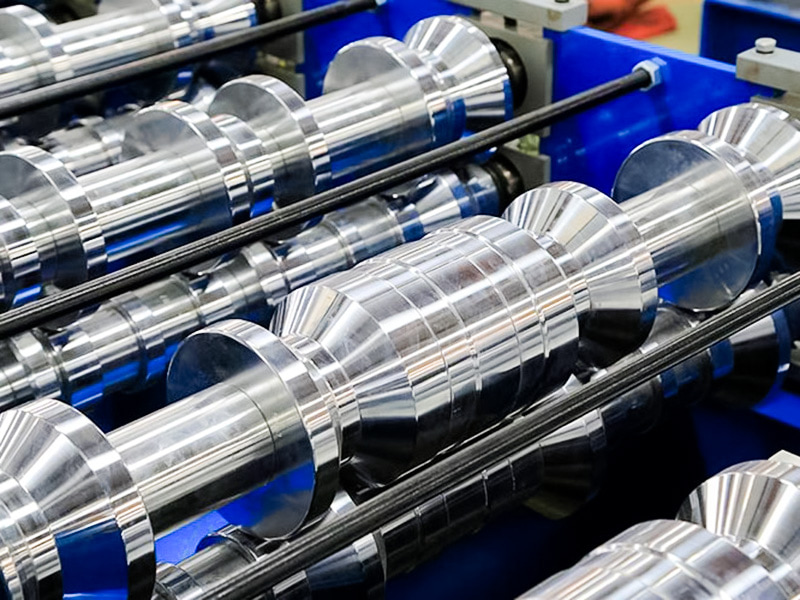

| Materiał rolkowy | Wysokiej jakości stal 45 # | Obróbka precyzyjna, ulepszona |
| Wał główny | φ75, 45# Stal | Obróbka precyzyjna, ulepszona |
| Tworzenie Grup | 20 | |
| Główna moc silnika | 5,5 kW | |
| Metoda jazdy | Napęd łańcuchowy | |
| Tryb odcięcia | Odcięcie hydrauliczne | Moc silnika stacji hydraulicznej wynosi 4 kW |
| Wytnij ostrze | Cr12MoV | Hartowany, HRC58-62 |
| Rozwijacz | Załaduj 5 ton, z platformą załadunkową | Moc silnika stacji hydraulicznej wynosi 2,2 kW |
| System sterowania | Sterownik Siemens/Schneider | |
| Układ hydrauliczny | Marka BeiJin Huade | |
| Całkowita długość linii produkcyjnej | Około 18 metrów | |
| Waga sprzętu | Około 6 ton | |
| Grubość surowca | 0,3-0,8 mm | Cewka ocynkowana Q235 |
| Szybkość produkcji | 10~12m/min | |
