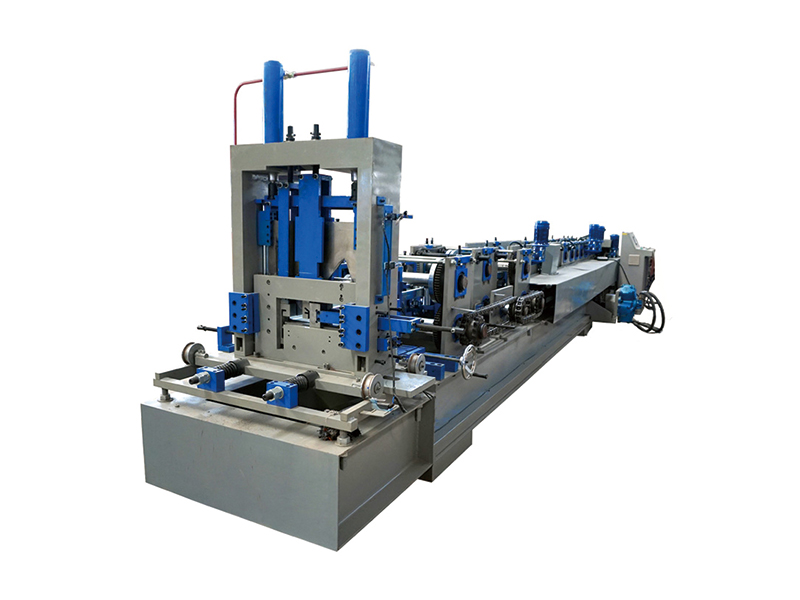

Maszyna do formowania rolek płatwi CZ to wysoce zautomatyzowana maszyna przemysłowa zaprojektowana specjalnie do wydajnej i ciągłej produkcji płatwi o przekroju C/Z. Jest szeroko stosowany w konstrukcjach konstrukcji stalowych, szczególnie w systemach dachowych lub ściennych o dużej rozpiętości, które wymagają większej nośności i stabilności. W pełni automatyczna maszyna do formowania płatwi CZ typu 80-300 jest wyspecjalizowaną maszyną o bardziej zaawansowanej technologii i bardziej złożonym procesie formowania. Została zaprojektowana specjalnie do produkcji wysokowydajnych płatwi kompozytowych o przekroju CZ. Wykorzystując wysoce zautomatyzowany proces formowania na zimno (ewentualnie w połączeniu z technologią łączenia na linii), w sposób ciągły przetwarza taśmę stalową na różne profile CZ o całkowitej wysokości od 80 mm do 300 mm. Jej podstawowa wartość polega na zdolności do wydajnej i masowej produkcji płatwi o wysokiej wytrzymałości i stabilności, wymaganych w konstrukcjach o dużej rozpiętości i dużych obciążeniach. Jest to istotny element wyposażenia w produkcji wysokiej klasy konstrukcji stalowych. Jednakże trudności techniczne i koszty są na ogół wyższe niż w przypadku standardowych maszyn do formowania płatwi o przekroju C.
Jiangyin Hailong Machinery Factory jest Maszyny do formowania płatwi płatwi typu 80-300 CZ Dostawcą w Chinach. Dzięki ponad 1200 relacjom z klientami obsługujemy wiele branż, dostarczając niestandardowe urządzenia do gięcia profili, Maszyny do formowania płatwi płatwi typu 80-300 CZ na sprzedaż.
Podobnie jak w przypadku maszyny typu C, oznacza to, że sprzęt posiada w pełni zautomatyzowane funkcje:
Automatyczne rozwijanie podawania: Cewka stali jest automatycznie rozwijana, poziomowana i podawana na linię formującą.

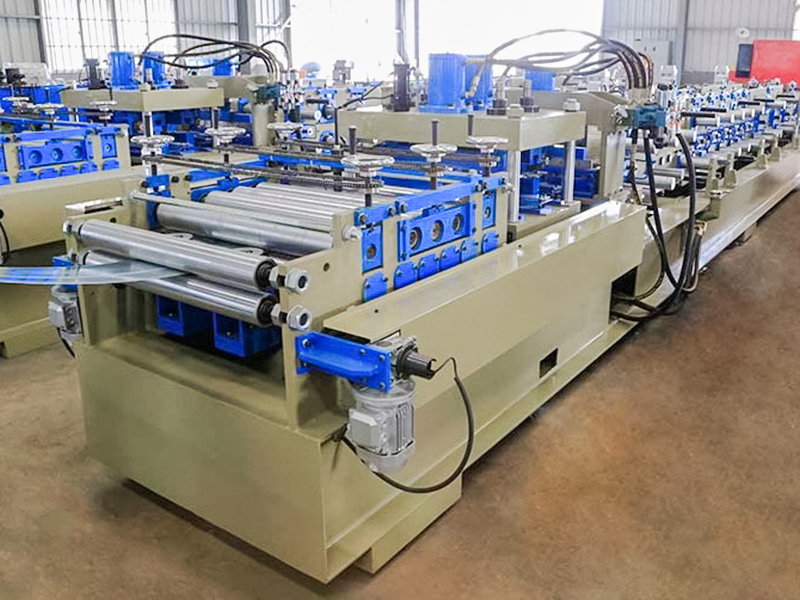

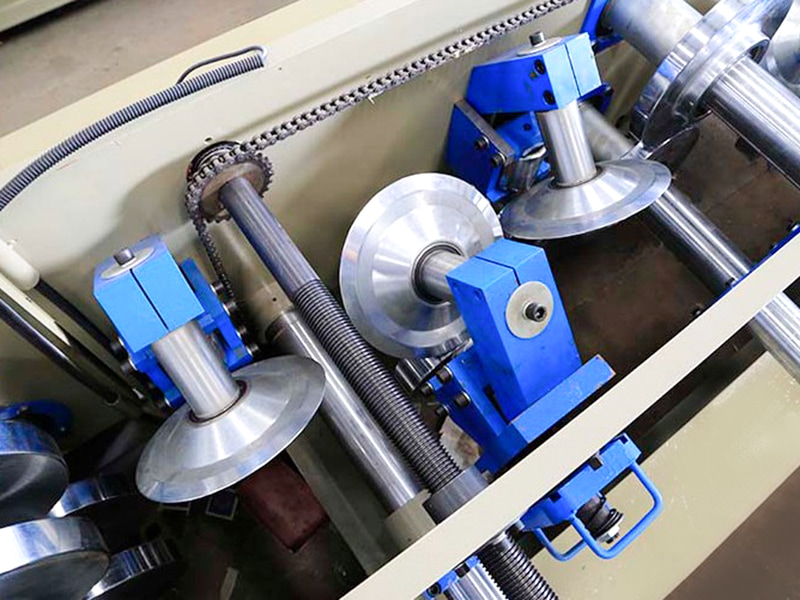

Automatyczne formowanie rolek: sterowane programem, precyzyjne walcowanie w wielu przejściach.
Automatyczne cięcie na długość: Szybkobieżne piły latające lub nożyce hydrauliczne wykonują precyzyjne cięcie w ciągłym ruchu, zapewniając nieprzerwaną produkcję.

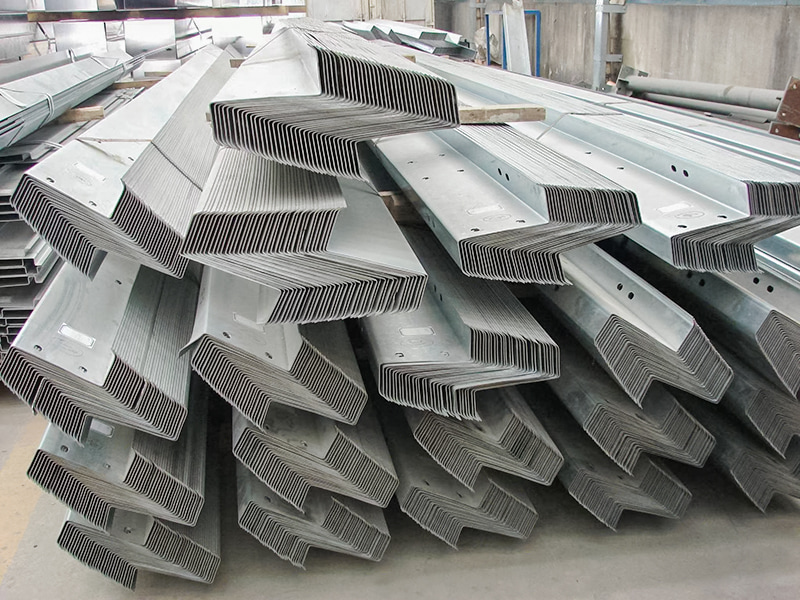

Automatyczne rozładowywanie/układanie w stosy: Gotowe produkty są automatycznie przenoszone, liczone i starannie układane.

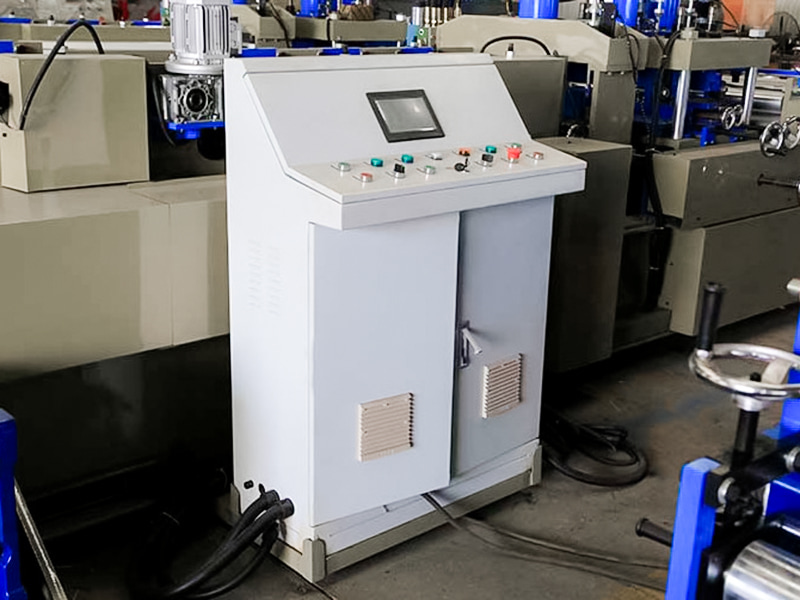

Inteligentne sterowanie PLC: Parametry (specyfikacje, długość, ilość, pozycje otworów itp.) są ustawiane za pomocą ekranu dotykowego, a system automatycznie wykonuje i monitoruje cały proces.
Zalety:

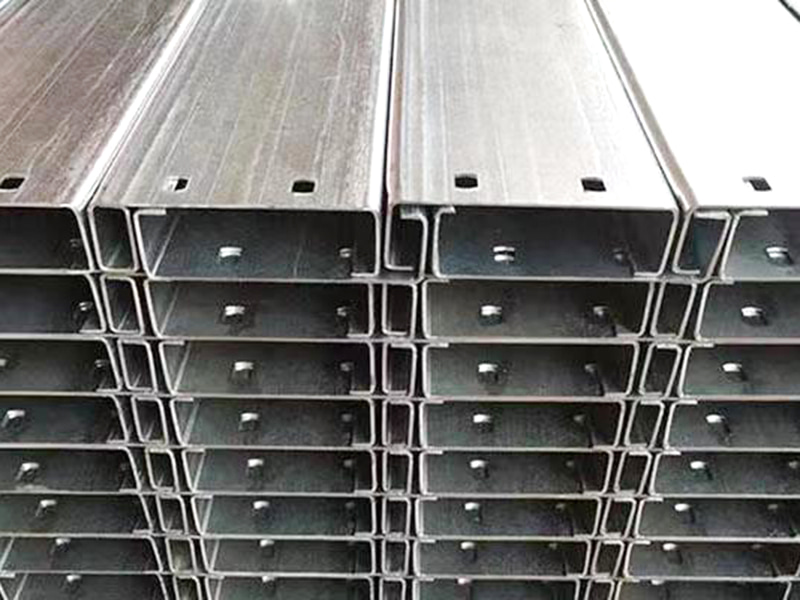

Doskonałe właściwości konstrukcyjne: Wyprodukowane płatwie CZ zapewniają wytrzymałość i stabilność znacznie przewyższającą pojedyncze płatwie typu C.
Rozwiązanie o dużej rozpiętości: kluczowy element opłacalnej konstrukcji o dużej rozpiętości.
Wysoka wydajność produkcji: W pełni zautomatyzowana produkcja ciągła spełnia wymagania dużych serii.
Wysoka precyzja i spójność: Sterowanie PLC zapewnia dokładność wymiarową i stałą jakość.

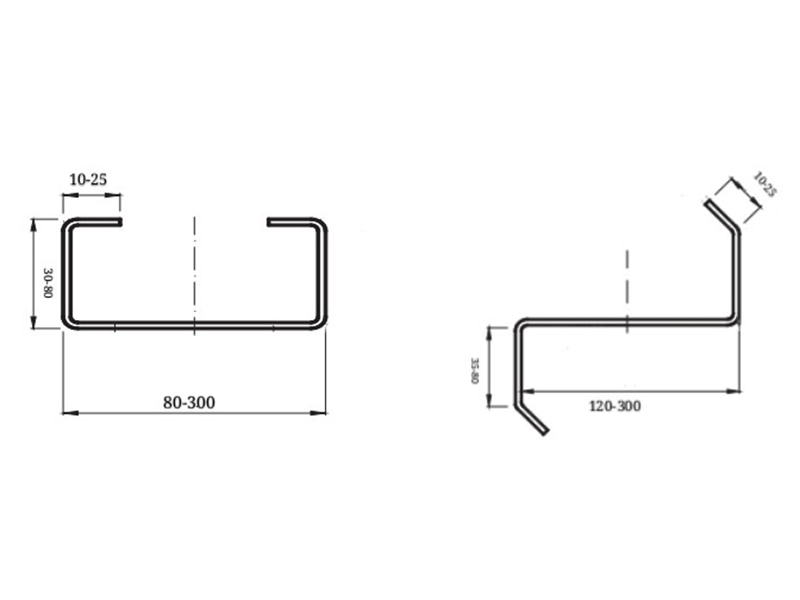

Wysokie wykorzystanie materiału: Ciągła produkcja zmniejsza ilość odpadów. Elastyczność (względna): Pojedyncza maszyna może wyprodukować płatwie CZ o różnych specyfikacjach w zakresie nominalnym (wysokość 80-300 mm) poprzez wymianę tulei nawojowych i dokonanie regulacji (uwaga: wymiana formy jest znaczącym zadaniem).
| Parametry techniczne | ||
| Przedmiot | Parametr | Uwaga |
| Baza maszyny | Norma krajowa nr 40 Stal dwuteowa | Ogólna struktura spawania |
| Materiał rolkowy | Cr12Mo1V1 | Hartowanie próżniowe |
| Wał główny | φ90, 40Cr | Hartowanie i odpuszczanie |
| Tworzenie Grup | 20 | |
| Główna moc silnika | 25KW, nr inw | |
| Główna przekładnia napędu | K107 (przekładnia walcowa K107) | |
| Metoda jazdy | Podwójny napęd łańcuchowy 1,2 cala | |

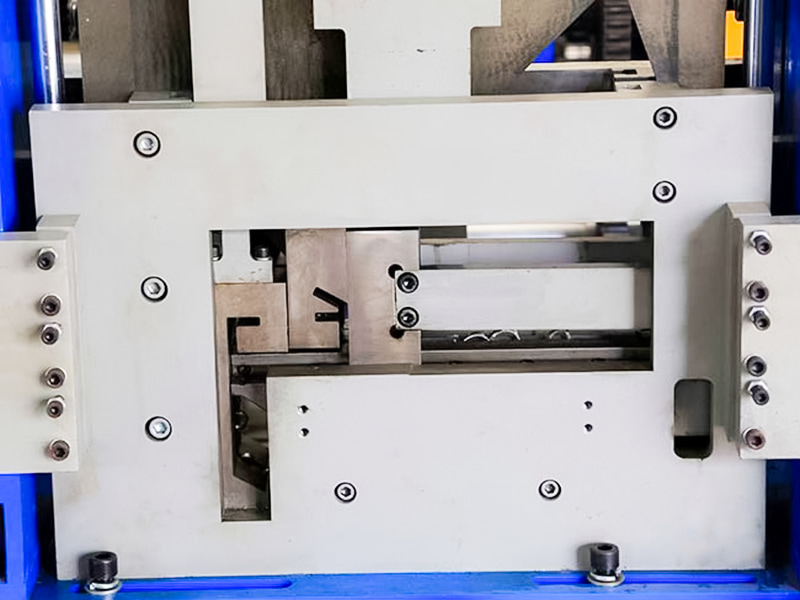

| Tryb odcięcia | Odcięcie hydrauliczne | Moc silnika stacji hydraulicznej wynosi 11 kW |

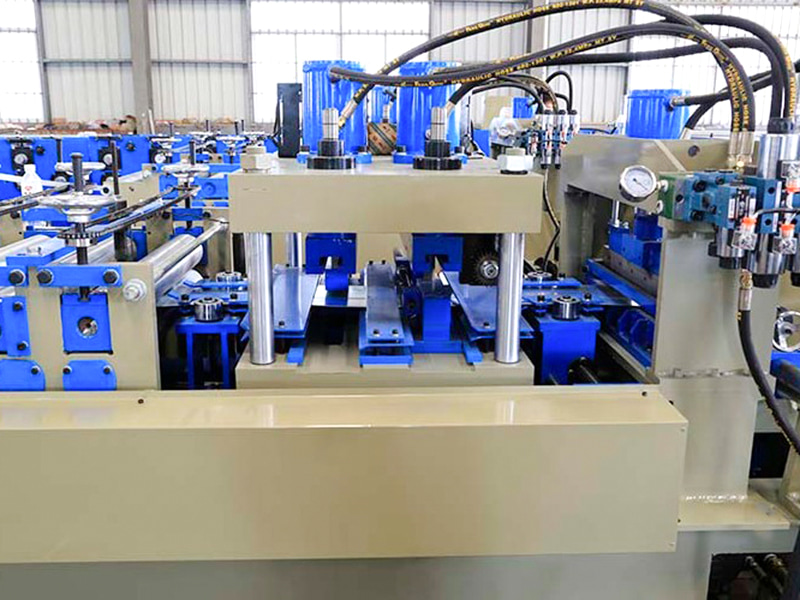

| Tryb dziurkowania | Wykrawanie hydrauliczne | |
| Rozwijacz | Załaduj 5 ton, z platformą załadunkową | Moc silnika stacji hydraulicznej wynosi 2,2 kW |
| System sterowania | Sterownik Siemens/Schneider | |
| Układ hydrauliczny | Marka BeiJin Huade | |
| Całkowita długość linii produkcyjnej | Około 25 metrów | |
| Waga sprzętu | Około 12 ton | |
| Grubość surowca | 3,0 mm | Cewka ocynkowana Q235 |
| Szerokość surowca | 175 mm ~ 480 mm | |
| Szybkość produkcji | 25~30m/min | |
