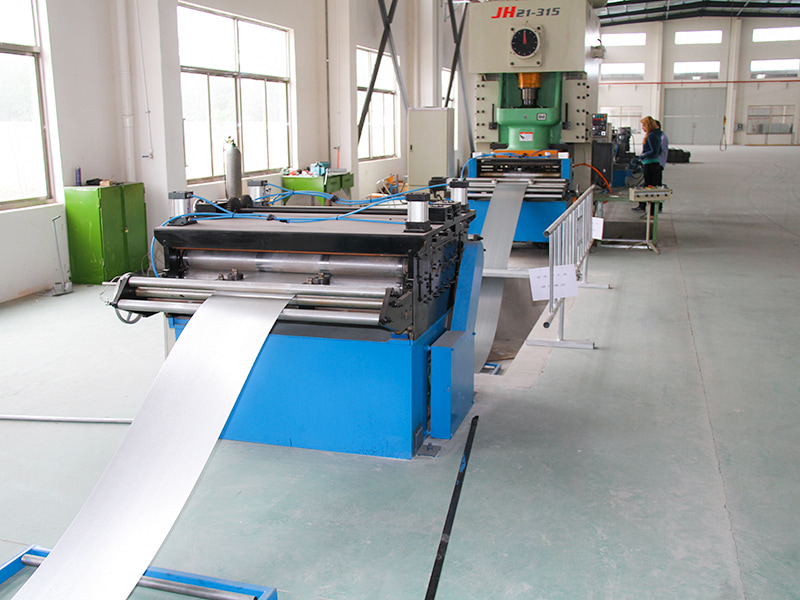

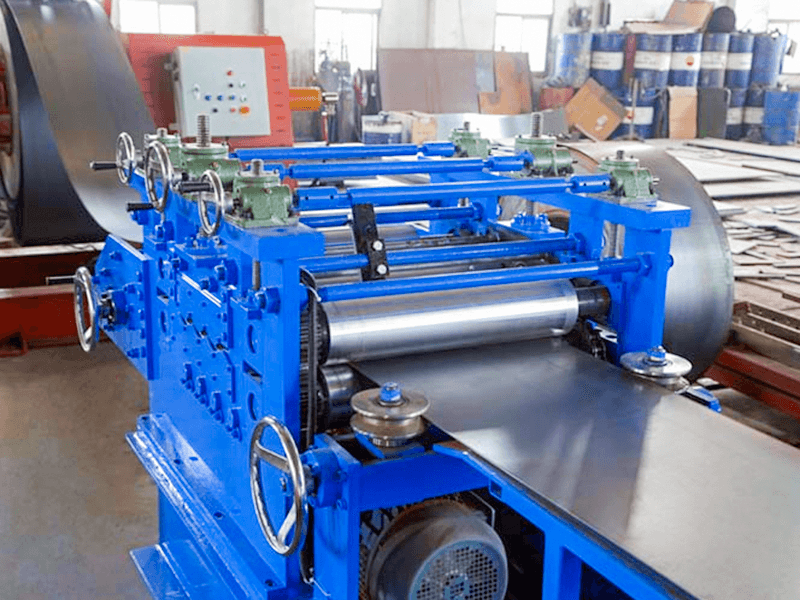

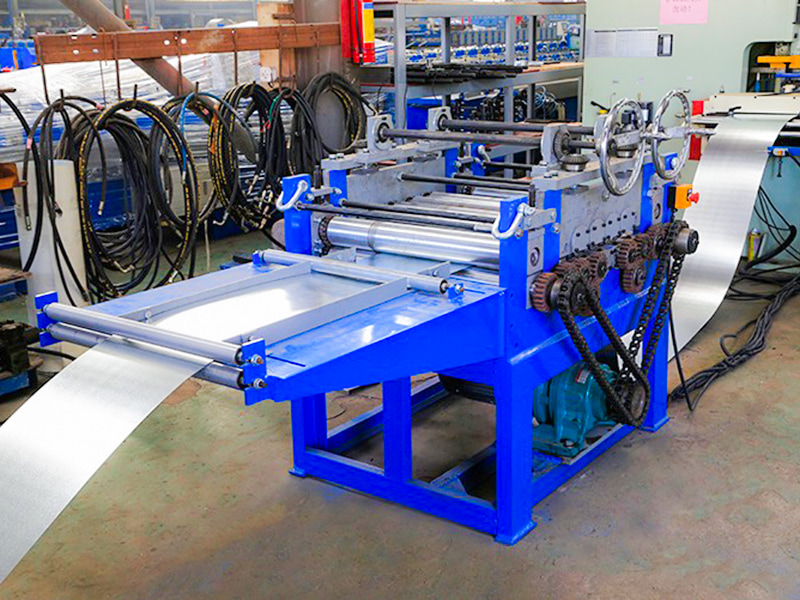

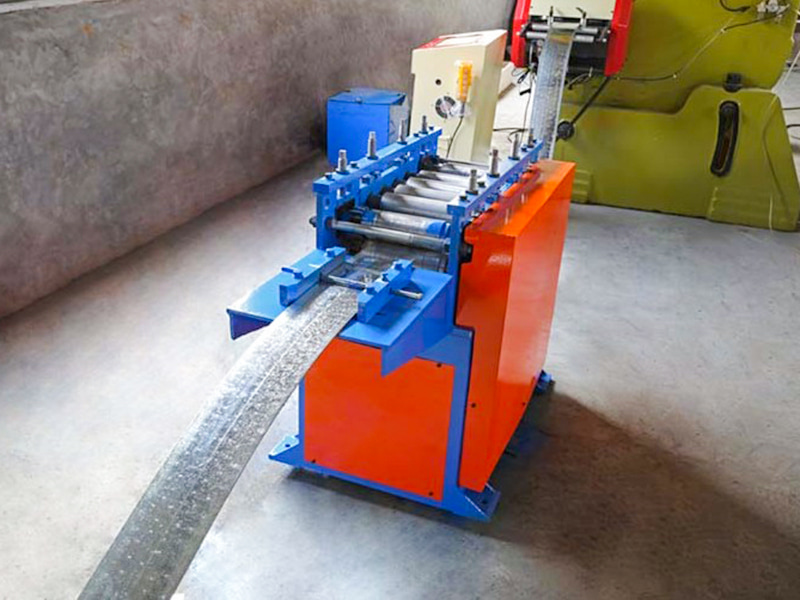

Maszyny do poziomowania zwojów stali (znane również jako prostownica lub prostownica) na linii produkcyjnej do formowania na zimno to kluczowe urządzenie umieszczone za rozwijarką i przed maszyną formującą. Jest to kluczowe urządzenie do wstępnej obróbki, zapewniające jakość produktu końcowego. Jego podstawowym zadaniem jest przejście metalowej taśmy (blachy), która po rozwinięciu nadal wykazuje naprężenia szczątkowe, zagięcia, pofalowane krawędzie i defekty wygięcia, przez precyzyjnie kontrolowaną, wielostopniową szczelinę walca, poddając taśmę serii malejących odkształceń zginania wstecznego (spłaszczanie i prostowanie). To skutecznie eliminuje pierwotne zagięcia, faliste krawędzie i wewnętrzne naprężenia w cewce, dając w rezultacie płaski, prosty i pozbawiony naprężeń stan. Zapewnia to kwalifikowany surowiec do późniejszego precyzyjnego formowania, cięcia na długość lub wykrawania.
Jiangyin Hailong Machinery Factory jest Maszyny do poziomowania zwojów stali Dostawcą w Chinach. Dzięki ponad 1200 relacjom z klientami obsługujemy wiele branż, dostarczając niestandardowe urządzenia do gięcia profili, Maszyny do poziomowania zwojów stali na sprzedaż.
Podstawowa struktura:
Rama: Solidna konstrukcja ramy.
Zestaw rolek prostujących górnych/dolnych: Podstawowy element. Zwykle składa się z wielu cylindrycznych rolek ułożonych naprzemiennie (często spotykane w liczbach nieparzystych, takich jak 9, 11, 13, 15, 17 lub 21).
Rolki górne: Zazwyczaj montowane na w pełni regulowanej belce poprzecznej, której część lub całość można regulować niezależnie (za pomocą pokrętła lub silnika).
Dolne rolki: Zwykle stałe lub z kilkoma regulowanymi rolkami. Rolki napędowe (napędzane silnikiem przez reduktor lub skrzynię biegów) są zwykle umieszczone w dolnym rzędzie.
Regulacja szczeliny: Napędzany ręcznie, elektrycznie lub hydraulicznie, mechanizm ten precyzyjnie reguluje docisk górnych rolek w dół względem dolnych rolek (tj. ciśnienie prostujące/nacisk prostujący). Maszyny o dużej precyzji pozwalają na niezależną regulację każdego wałka górnego.
Układ napędowy: Silnik, reduktor, sprzęgło i skrzynka rozdzielcza obracają niektóre lub wszystkie dolne rolki, ciągnąc taśmę do przodu. System ten jest zazwyczaj synchronizowany z prędkością linii produkcyjnej.
Urządzenia prowadzące: Boczne rolki prowadzące lub płyty prowadzące są zwykle instalowane na wlocie i wylocie, aby zapobiec błądzeniu taśmy.
Rolki zapasowe (opcjonalne): W przypadku maszyn do prostowania szerokich lub grubych płyt rolki podtrzymujące są instalowane z tyłu (niedziałającej) strony rolek roboczych, aby zapobiec nadmiernemu ugięciu.
System smarowania: Smaruje łożyska toczne.
Osłona ochronna: zapewnia ochronę bezpieczeństwa.
| Wpisz | HCL-200 | HCL-300 | HCL-400 | HCL-500 | HCL-600 |
| Szerokość (mm) | 200 | 300 | 400 | 500 | 600 |
| Grubość (mm) | 1,0 ~ 6,0 | ||||
| Reduktor | 1:30 | ||||
| Moc silnika (KM) | 5 | 5 | 7 | 7 | 7 |
| Metoda regulacji | Przekładnia ślimakowa | ||||
| Regulacja prędkości | Regulacja prędkości ze zmienną częstotliwością | ||||
| Średnica rolki poziomującej | ￠90×7 (górne 4 dolne 5) | ||||
| Moc (V) | AC 3 fazy, 380 V | ||||
| Rozmiar maszyny (dł. × szer. × wys.) | 1450×680×1580 | 1450×780×1580 | 1450×880×1580 | 1450×980×1580 | 1450×1080×1580 |
| Masa maszyny (kg) | 430 | 550 | 670 | 800 | 900 |
