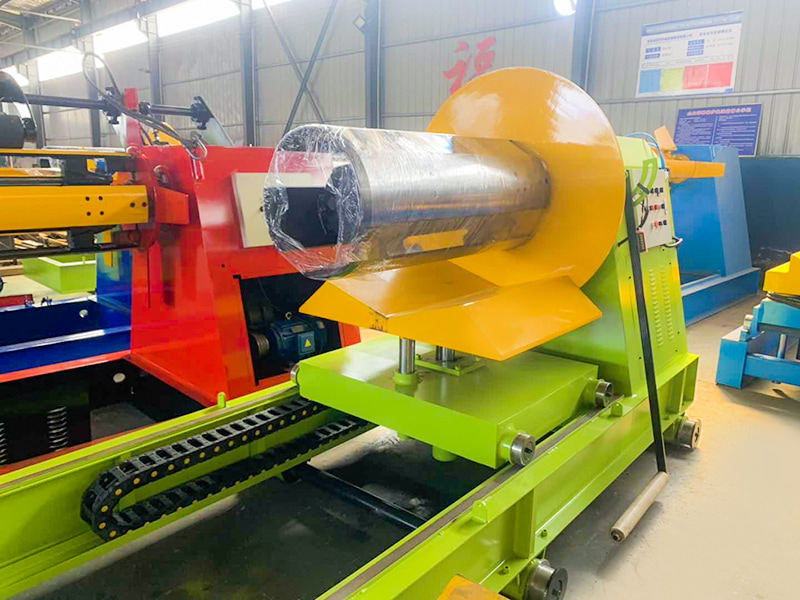

Odwijak hydrauliczny Steel Coil jest kluczowym elementem wyposażenia stosowanego na liniach przetwarzania blachy (takich jak linie do formowania rolek, linie cięcia wzdłużnego, linie do cięcia na długość i linie do tłoczenia) do podpierania, rozwijania i kontrolowania zwojów metalu (stal, aluminium, miedź itp.). Jego podstawową cechą jest wykorzystanie układu hydraulicznego jako podstawowej metody zasilania i sterowania.
Jiangyin Hailong Machinery Factory jest Odwijaki hydrauliczne ze stalową cewką Dostawcą w Chinach. Dzięki ponad 1200 relacjom z klientami obsługujemy wiele branż, dostarczając niestandardowe urządzenia do gięcia profili, Odwijaki hydrauliczne ze stalową cewką na sprzedaż.

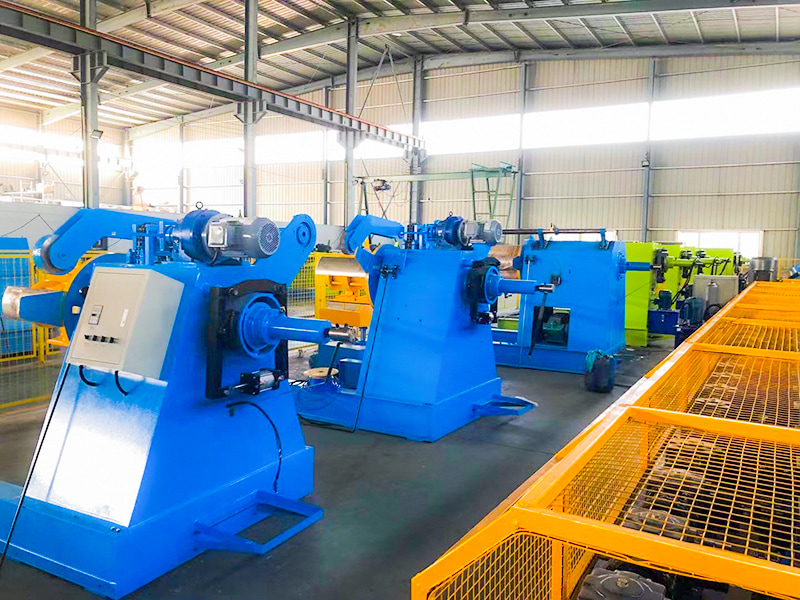

Główne komponenty:
Rama/podstawa: podtrzymuje całe urządzenie.

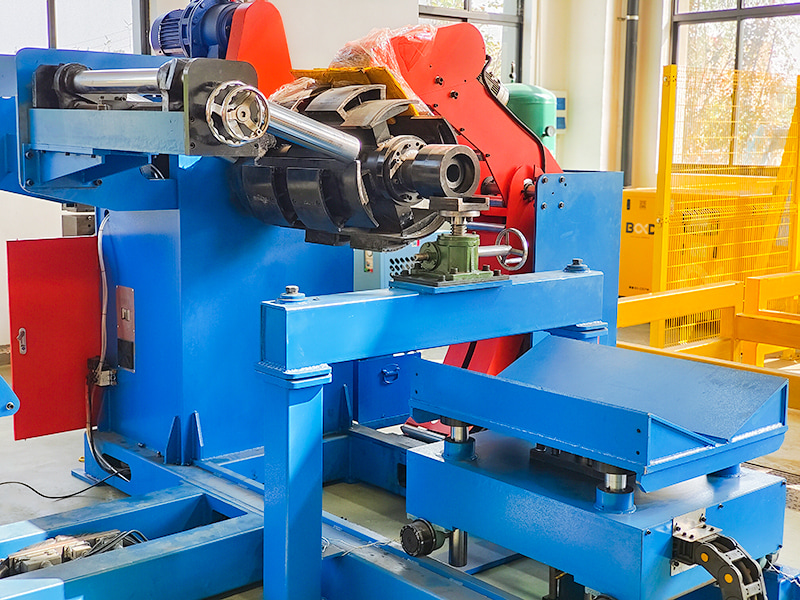

Hydrauliczna szpula rozszerzająco-kurcząca: Podstawowy element zawierający cylinder hydrauliczny oraz mechanizm rozszerzający i kurczący (płyty sektorowe, tuleje piramidalne itp.).
Wrzeciono i łożyska: wspierają obrót cewki.

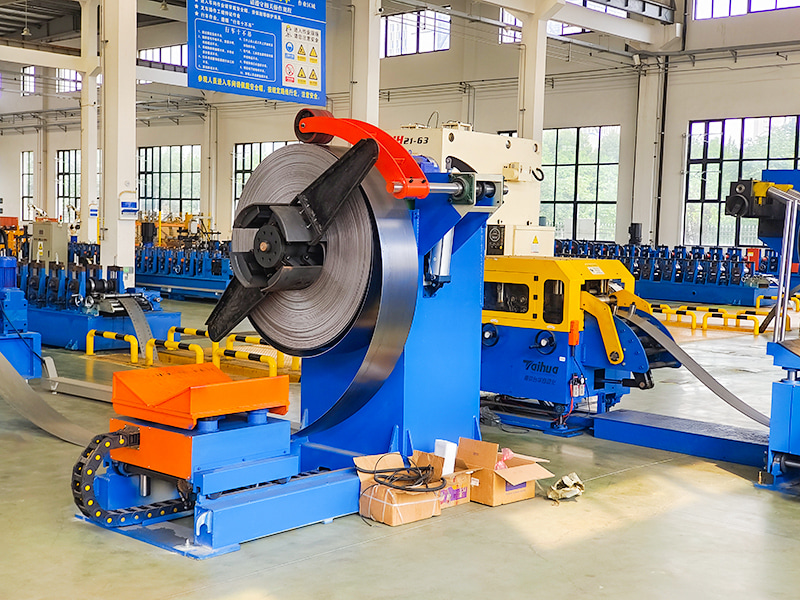

Ramię dociskowe (rolka dociskowa): Napędzane cylindrem hydraulicznym ramię dociskające dociska zewnętrzny pierścień cewki.
Ramię nośne/wózek nośny: Zapewnia dodatkowe wsparcie dla cewki.
Układ hamulcowy: Zwykle hydrauliczny hamulec tarczowy lub silnik hydrauliczny wytwarza napięcie odwijania.
Układ napędowy: Wrzeciono może być napędzane silnikiem i reduktorem lub silnikiem hydraulicznym.

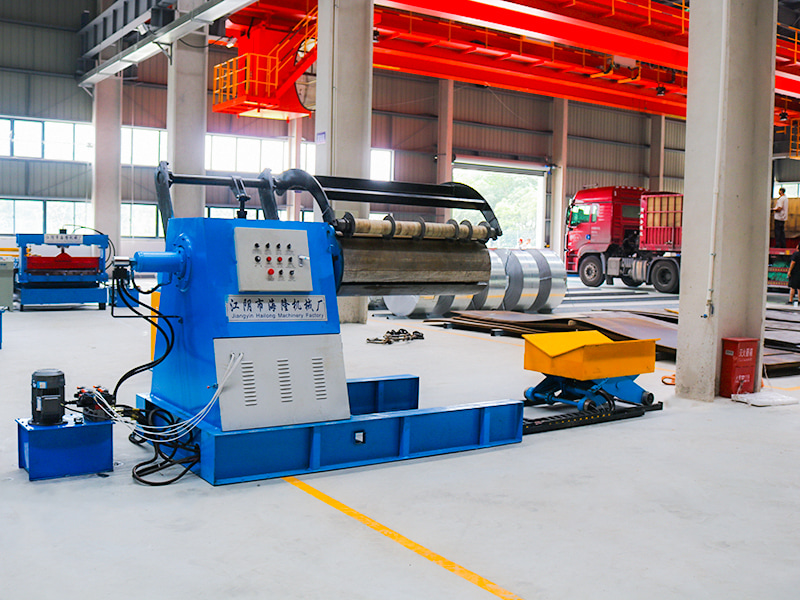

Stacja hydrauliczna: Zawiera pompę hydrauliczną, silnik, zbiornik oleju, bloki zaworów sterujących (zawory kierunkowe, zawory proporcjonalne/serwozawory, zawory ciśnieniowe, zawory przepływowe itp.), chłodnicę, filtr itp.
Elektryczny system sterowania: PLC, ekran dotykowy (HMI), czujniki (przełączniki zbliżeniowe, enkodery itp.) itp., używane do odbierania poleceń, monitorowania stanu i precyzyjnego sterowania pracą układu hydraulicznego.
Urządzenia pomocnicze: takie jak urządzenie centrujące cewkę (CPC) i prowadnice krawędziowe.
Przegląd przepływu pracy:
Załadunek zwojów: Dźwig lub wózek podnosi zwój na ramię/wózek nośny rozwijarki. Ramię nośne zostaje podniesione lub wózek przesuwa się, aby z grubsza wyrównać cewkę ze środkiem szpuli.
Wkładanie i napinanie szpuli: Szpulę (w stanie o zmniejszonej średnicy) wkłada się w wewnętrzny otwór cewki. Układ hydrauliczny napędza szpulę, która się rozszerza, mocno podpierając wewnętrzną ściankę cewki.
Wycofanie ramienia szpuli/wózka: Urządzenie podpierające opuszcza się lub przesuwa.
Ramię dociskające w dół: Siłownik hydrauliczny przesuwa ramię dociskowe (rolkę dociskową) w dół, dociskając najbardziej zewnętrzną warstwę cewki.
Nawlekanie i ustalanie naprężenia: Operator lub zautomatyzowany system przeciąga głowicę paska przez kolejny sprzęt (taki jak prostownica). Układ hamulcowy uruchamia się w celu ustalenia wymaganego napięcia odwijania.
Operacja rozwijania: Uruchamia się linia produkcyjna, a wrzeciono (napędzane silnikiem elektrycznym lub hydraulicznym) obraca szpulę i cewkę w celu odwinięcia. Ramię dociskowe stopniowo podnosi się w miarę zmniejszania się średnicy cewki, a układ hamulcowy stale zapewnia stałe napięcie.
Rozładowywanie: Po wyczerpaniu się cewki ramię dociskowe podnosi się, szpula zostaje hydraulicznie ściśnięta, a ramię/wózek podtrzymujący cewkę przesuwa się do pozycji podparcia, aby usunąć pusty rdzeń cewki, przygotowując się do następnego cyklu.
| Wpisz | MTC-700 | MTC-800 | MTC-1000 | MTC-1300 | MTC-1600 |
| Szerokość materiału (mm) | 700 | 800 | 1000 | 1300 | 1600 |
| Grubość materiału (mm) | 3 | ||||
| Średnica wewnętrzna (mm) | φ450 ~ 530 | ||||
| Średnica zewnętrzna (mm) | φ1200 | φ1200 | φ1200 | φ1200 | φ1200 |
| Waga (kg) | 2500 ~ 20000 | 3000 ~ 20000 | 3000 ~ 20000 | 3000 ~ 20000 | 3000 ~ 20000 |
| Prędkość (m/min) | 15 | ||||
| Rozszerzanie | Ekspansja hydrauliczna | ||||
| Masa maszyny (kg) | 2000 | 2100 | 2300 | 2500 | 3000 |
| Maszyna Sie (mm) | 1,7 × 1,3 × 1,4 | 1,8×1,4×1,4 | 2,0 × 1,5 × 1,6 | 2,5×1,8×1,8 | 3,0 × 2,0 × 2,0 |
| Moc | AC 3 fazy, 380 V (można dostosować) | ||||
