Prosta maszyna do spłaszczania i cięcia zwojów to ekonomiczna maszyna „dwa w jednym” do wstępnej obróbki blach, oferująca prostą konstrukcję, podstawowe funkcje i niski koszt. Łączy w sobie spłaszczanie zwojów i cięcie na wymiar w jedną, usprawnioną linię produkcyjną, umożliwiając ciągłą obróbkę od zwoju do płaskiego arkusza. Zaprojektowany do zastosowań na małą skalę i niskobudżetowych, spełnia podstawowe wymagania dotyczące „rozwijania, poziomowania i przycinania na długość”.
Jiangyin Hailong Machinery Factory jest Prosta maszyna do spłaszczania i cięcia cewek Dostawcą w Chinach. Dzięki ponad 1200 relacjom z klientami obsługujemy wiele branż, dostarczając niestandardowe urządzenia do gięcia profili, Prosta maszyna do spłaszczania i cięcia cewek na sprzedaż.
Podstawowe funkcje:
Rozwijanie (Odwijanie): Podtrzymuje i powoli rozwija cewkę, łagodząc naprężenia cewki.
Poziomowanie (prostowanie): Rolki mechaniczne eliminują deformacje takie jak faliste krawędzie, wypaczenia i wygięcia, przywracając płaskość.
Ścinanie (cięcie na długość): Tnie podawany w sposób ciągły (spłaszczony) pasek metalowy na pojedyncze arkusze o zadanej długości.
Funkcje wyposażenia:
Prosta konstrukcja: brak skomplikowanych systemów automatyki, zwarta konstrukcja mechaniczna i niewielkie rozmiary (zazwyczaj 5-10 metrów długości).
Dominuje obsługa ręczna: ręczne ładowanie cewek, regulacja parametrów (takich jak docisk rolki prostującej) i zbieranie arkuszy opierają się na doświadczeniu operatora.
Usprawniona funkcjonalność: skupia się wyłącznie na rozwijaniu i poziomowaniu, pozbawiona jest zaawansowanych funkcji, takich jak automatyczna korekta wstęgi, kontrola naprężenia i precyzyjne cięcie.
Niski koszt: Cena wynosi około 1/5 do 1/3 w pełni automatycznej linii poziomującej (zwykle dziesiątki tysięcy RMB).
Niski pobór mocy: Moc silnika jest stosunkowo niska (zwykle od 11 kW do 30 kW), dzięki czemu nadaje się do małych warsztatów.
Typowa struktura:

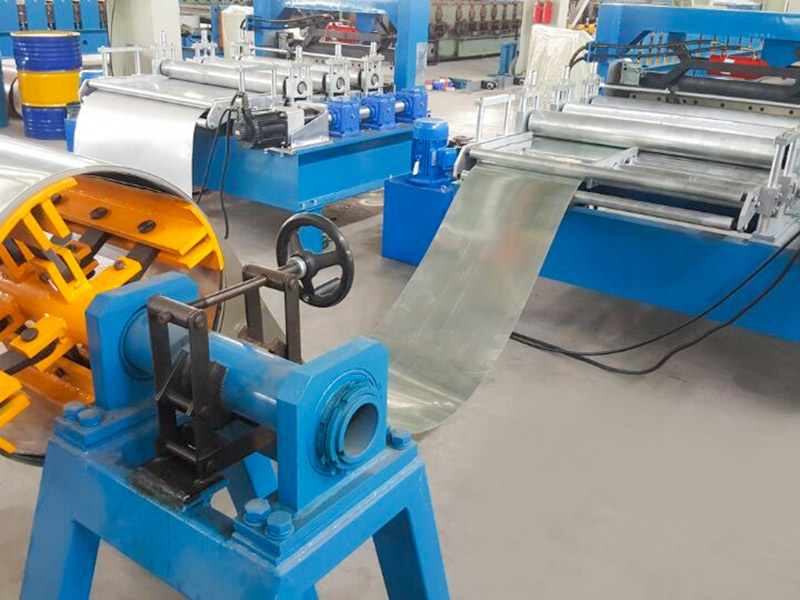

Stojak do rozwijania: Prosta konstrukcja w kształcie stożka lub wspornikowa z ręcznie rozwijaną i kurczącą się szpulą do mocowania cewki.
Platforma podajnika: ręcznie wprowadza głowicę taśmy do maszyny poziomującej.

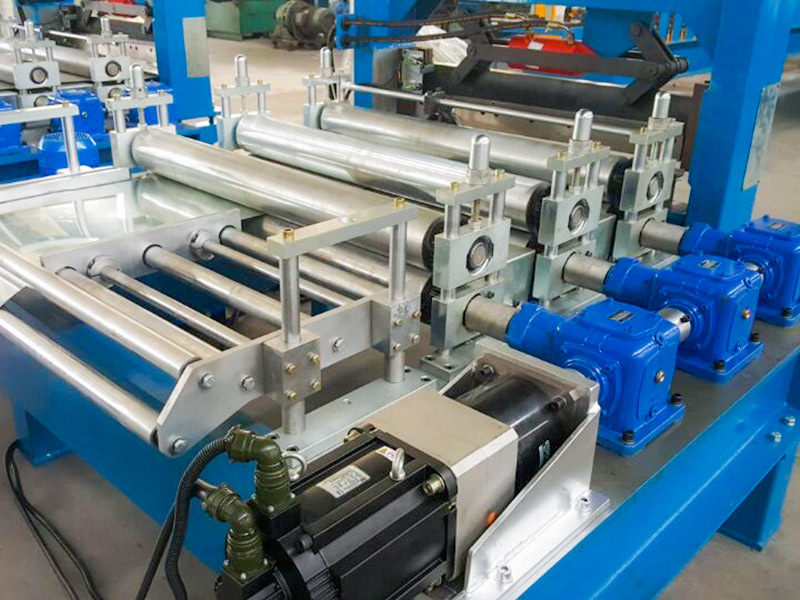

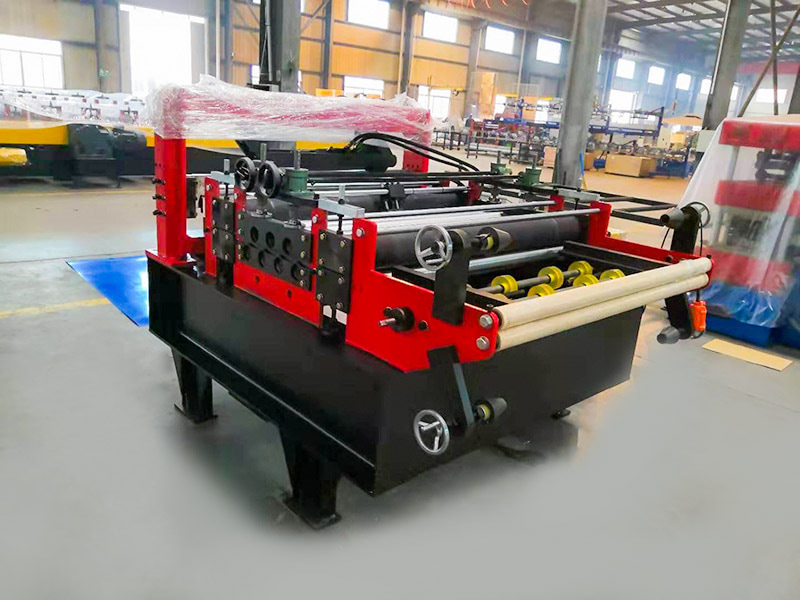

Jednostka poziomująca: Jednostka główna, zawierająca od 5 do 9 rolek poziomujących (mniej niż w modelach zaawansowanych), koryguje deformacje poprzez zginanie rolek.
Urządzenie do cięcia:
Nożyce hydrauliczne: niski koszt i łatwa konserwacja, odpowiednie do grubości ≤3 mm (główny wybór).
Nożyce pneumatyczne: Jeszcze tańsze, odpowiednie tylko do blachy ≤1,5 mm (podatnej na odkształcenia).
Stojak do strzyżenia: odbiera wyrównane arkusze do ręcznego przenoszenia i układania w stosy.
| Wymagania dotyczące zasilania | Napięcie | 380 V/50 Hz/3 fazy (można dostosować) |
| Główna moc silnika | 7,5 kW | |
| Moc cięcia | 5,5 kW | |
| Szybkość produkcji | 10-15 m/min | |
| Grubość Struktury | 18 mm | |
| Średnica wału | 80mm | |
| Jedź | Sprzęt | |
| H Stal | 400 mm | |
| Ekran | HMI | |
| Rodzaj cięcia | Ustalanie długości i cięcie końcowe | |
| System sterowania | PLC Siemensa | |
| Zainstaluj wymiar (w zależności od ostatecznego projektu) | 3,6 m × 1,5 m × 1,2 m | |
| Całkowita waga (w przybliżeniu) | 3,0T | |
