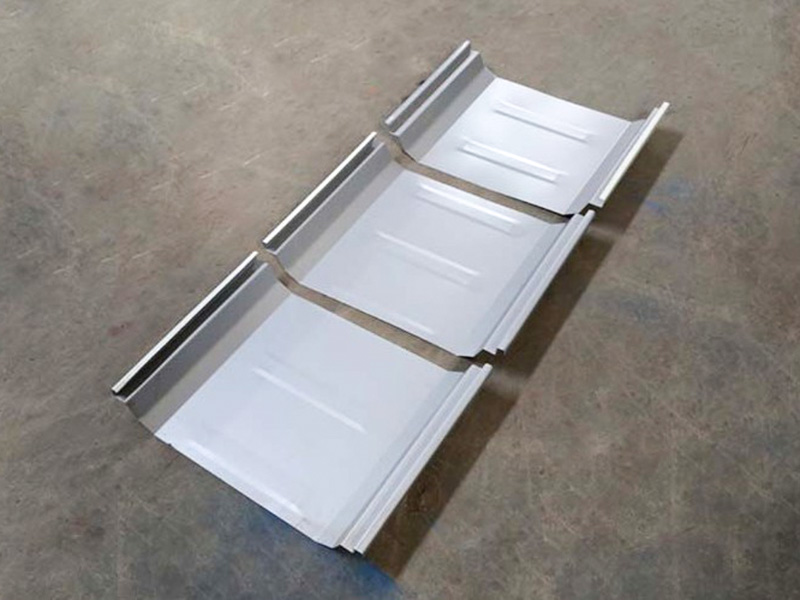

W porównaniu ze zwykłą maszyną do formowania rolek blachy dachowej, maszyna do formowania rolek na rąbek stojący ma mniejszy rozmiar korpusu, ale narzędzia do walcowania są bardziej zaawansowane. Po pierwsze, maszyna do formowania rolek na rąbek stojący może wytwarzać metalowe panele dachowe ze stali wstępnie powlekanej, stali ocynkowanej, paneli cynkowo-aluminiowych/cynkowo-aluminiowych, a czasami paneli aluminiowych. W rzeczywistości maszyna do formowania rolek na rąbek stojący produkuje ukryte elementy złączne lub panele dachowe z ukrytym mocowaniem, które są bardzo popularne na rynku amerykańskim. Na rynku chińskim klienci zwykle mogą znaleźć maszyny do formowania rolek na rąbek stojący 470 i 820 z ukrytym mocowaniem, a na rynku północnoamerykańskim, zwłaszcza na rynku meksykańskim, ludzie lubią nazywać je maszynami do formowania rolek na rąbek stojący LR18 / KR18 lub LR24 / KR24. Ponadto najpopularniejszą maszyną do formowania rolek na rąbek stojący jest panel dachowy z ukrytym rąbkiem stojącym 610.

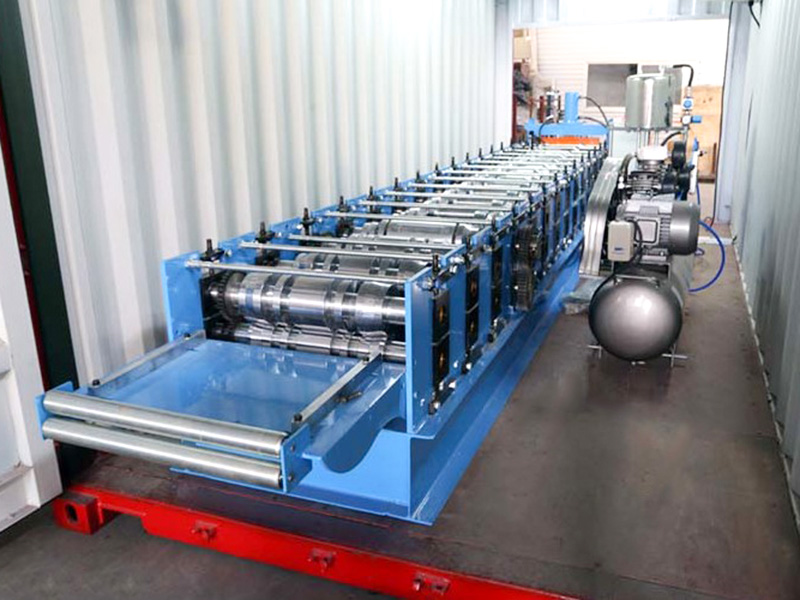

Jiangyin Hailong Machinery Factory jest YX66-470 Bardzo specyficzna maszyna do formowania rolek na rąbek stojący Dostawcą w Chinach. Dzięki ponad 1200 relacjom z klientami obsługujemy wiele branż, dostarczając niestandardowe urządzenia do gięcia profili, YX66-470 Bardzo specyficzna maszyna do formowania rolek na rąbek stojący na sprzedaż.
Podstawowe komponenty zazwyczaj obejmują:
Urządzenie ładujące/odwijające: ładuje i rozwija zwoje metalu.
Urządzenie prowadzące/prostujące: Zapewnia proste wejście paska do obszaru formowania.

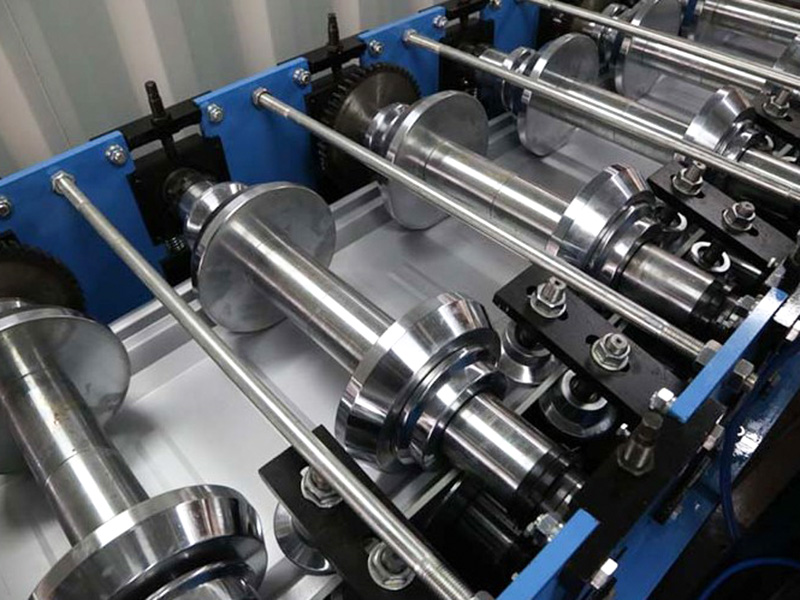

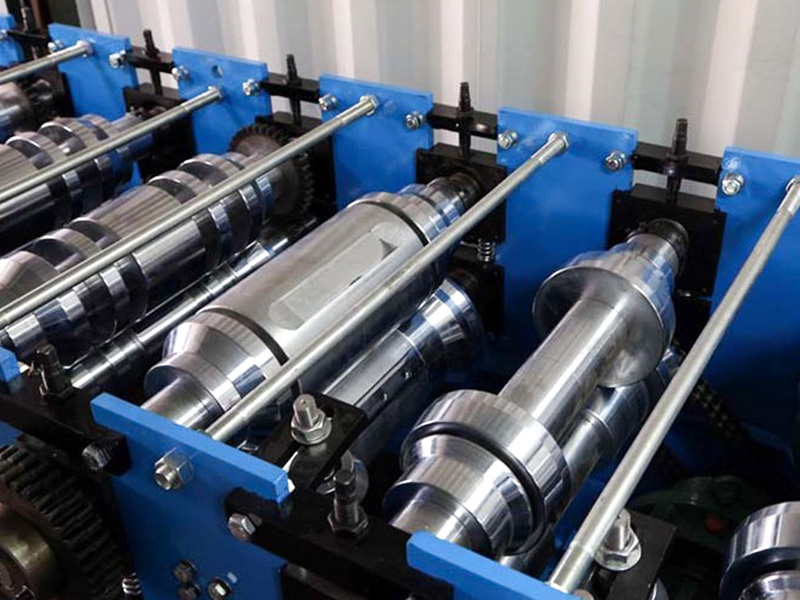

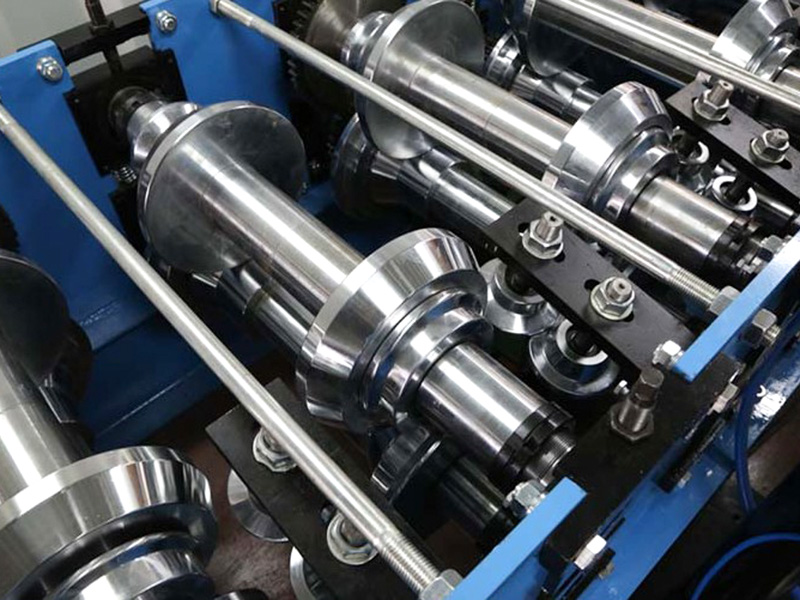

Rama do formowania rolek na wielu stojakach: Podstawowy element, każda rama zawierająca jedną lub więcej par górnych i dolnych rolek formujących, jest odpowiedzialna za stopniowe zginanie metalu.
Jednostka wykrawająca: Automatyczne tłoczenie i formowanie hydrauliczne. Różne matryce można skonfigurować tak, aby spełniały różne wymagania dotyczące tłoczenia.

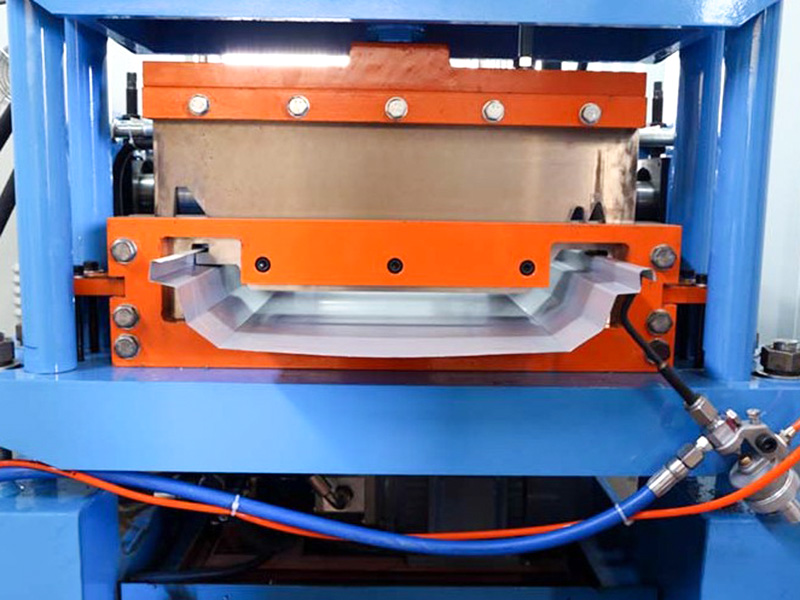

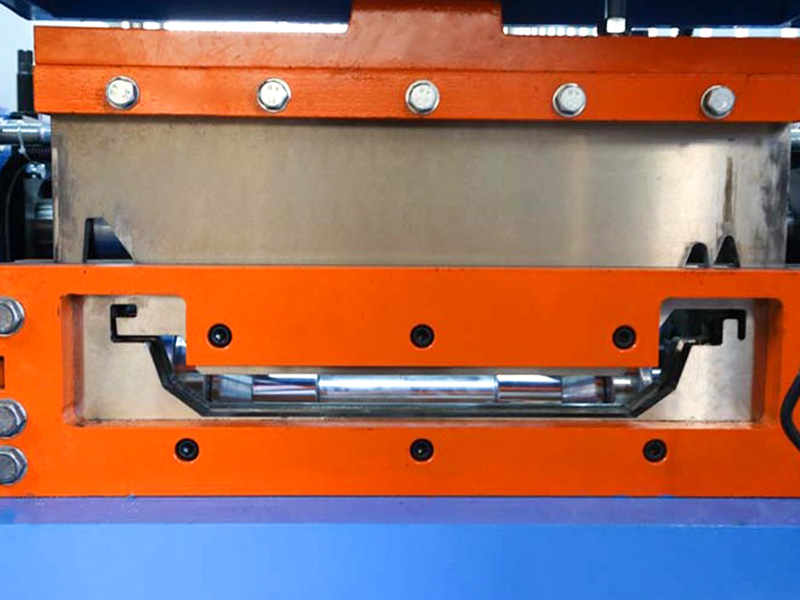

Urządzenie tnące: Zazwyczaj są to hydrauliczne nożyce latające lub nożyce zatrzymujące, które precyzyjnie tną materiał arkuszowy na żądaną długość w miarę jego ciągłego ruchu.
System rozładunku/układania: Zbiera i układa uformowane i pocięte arkusze.
System sterowania (PLC): kontroluje prędkość roboczą całej linii produkcyjnej, długość cięcia i zliczanie.
Kluczowe cechy i zastosowania tego sprzętu:
Wysoce specyficzne: Matryce walcowe zostały zaprojektowane w oparciu o precyzyjny kształt przekroju poprzecznego i wymagania wymiarowe arkusza falistego YX36.5-780, zapewniając dokładne parametry produktu końcowego, takie jak wysokość pofałdowania, podziałka pofałdowania i efektywna szerokość.
Wydajna produkcja: możliwa jest ciągła praca, przy prędkościach produkcyjnych zwykle wynoszących 15–30 metrów na minutę lub więcej, dzięki czemu nadaje się do projektów na dużą skalę.
Zgodność materiałowa: Można przetwarzać cewki z różnych materiałów (stal, aluminium) i powłok (ocynkowane, powlekane kolorowo PVDF/poliester/SMP itp.) o grubości zwykle w zakresie od 0,4 mm do 1,0 mm (w zależności od możliwości sprzętu).
Precyzyjne cięcie: Wyposażony w wysokowydajny system cięcia, każda płyta jest precyzyjnie przycinana na odpowiednią długość.
Sterowanie automatyczne: System PLC umożliwia ustawianie parametrów, monitorowanie działania i diagnostykę usterek, zapewniając łatwą obsługę.
| Parametry techniczne | ||
| Przedmiot | Parametr | Uwaga |
| Baza maszyny | Norma krajowa nr 45 Stal dwuteowa | Ogólna struktura spawania |
| Materiał rolkowy | Wysokiej jakości stal 45 # | Obróbka precyzyjna, hartowana, pokryta twardym chromem |
| Wał główny | φ75, 45# Stal | Obróbka precyzyjna, ulepszona |
| Tworzenie Grup | 18 | |
| Główna moc silnika | 7,5 kW | |
| Metoda jazdy | Napęd łańcuchowy | |
| Tryb odcięcia | Odcięcie hydrauliczne | Moc silnika stacji hydraulicznej wynosi 4,0 kW |
| Wytnij ostrze | Cr12MoV | Hartowany, HRC58-62 |
| Rozwijacz | Załaduj 5 ton, z platformą załadunkową | Moc silnika stacji hydraulicznej wynosi 2,2 kW |
| System sterowania | Sterownik Siemens/Schneider | |
| Układ hydrauliczny | Marka BeiJin Huade | |
| Całkowita długość linii produkcyjnej | Około 18 metrów | |
| Waga sprzętu | Około 6 ton | |
| Grubość surowca | 0,4-0,8 mm | Cewka ocynkowana Q235 |
| Szybkość produkcji | 12~15m/min | |
