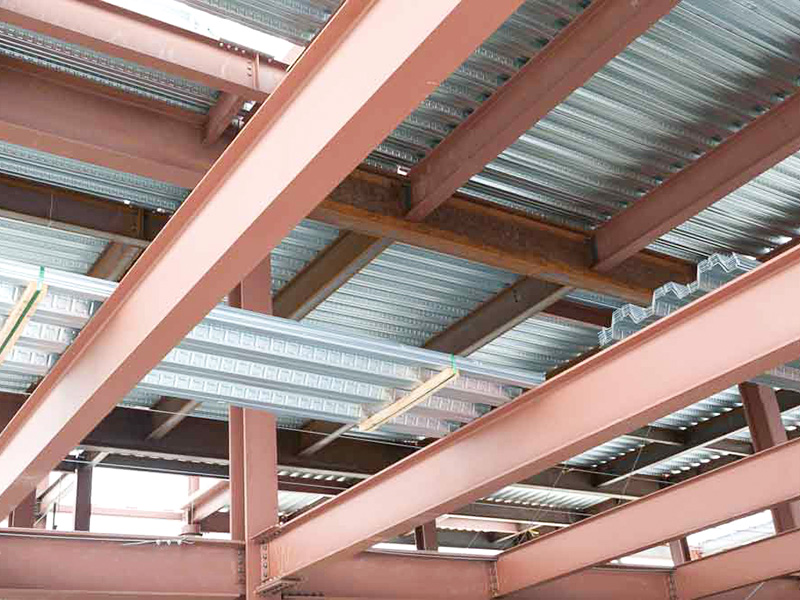

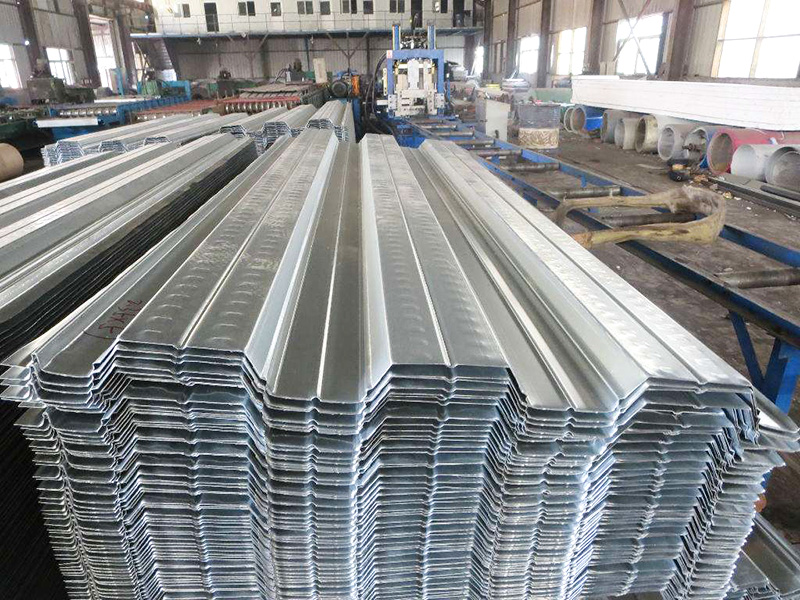

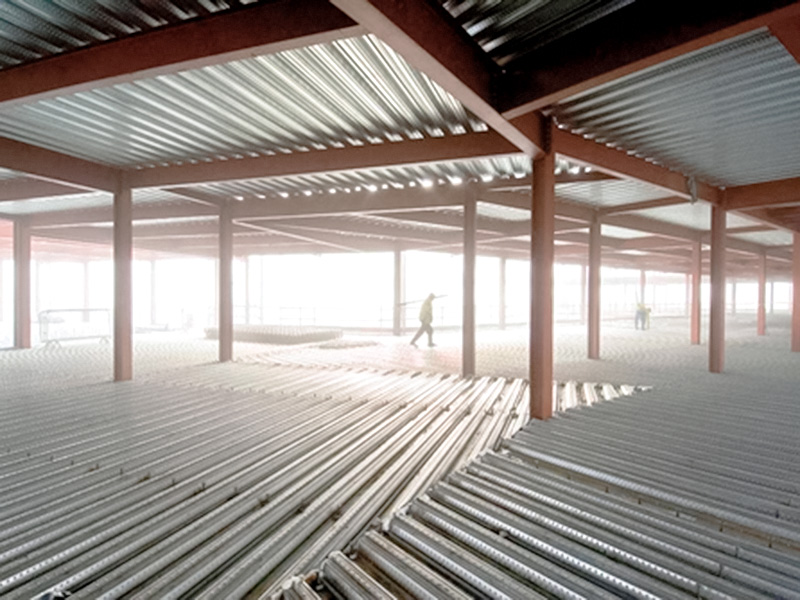

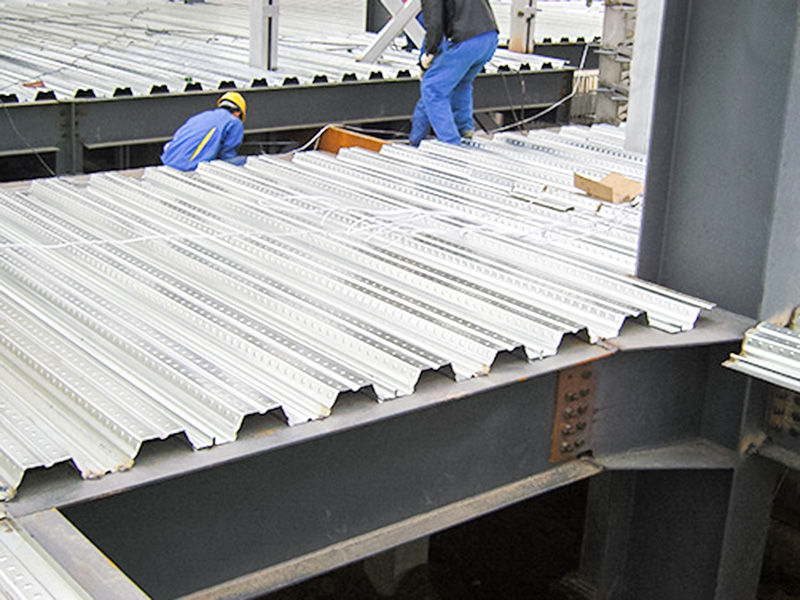

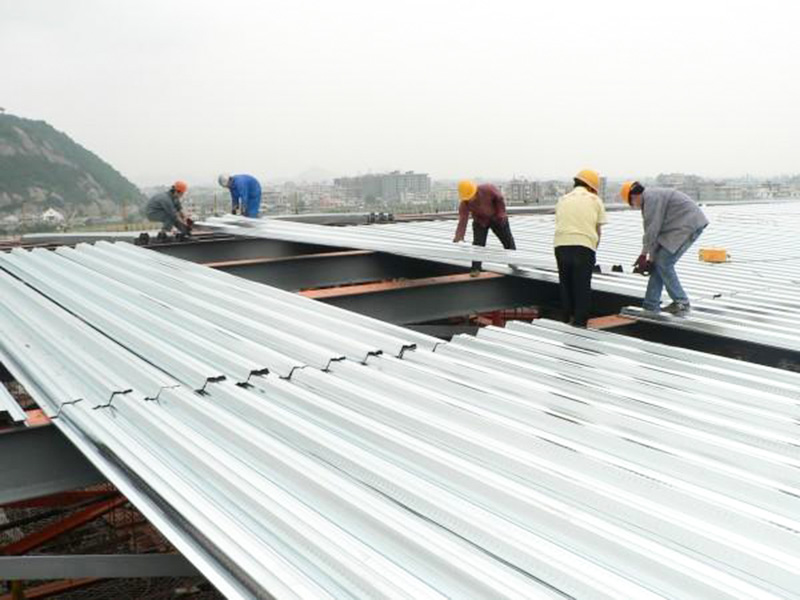

Maszyna do formowania rolek do podłóg YX50-1005 jest zautomatyzowaną maszyną do formowania rolek specjalnie zaprojektowaną do produkcji zamkniętych desek podłogowych YX50-1005 (znanych również jako blachy stalowe lub blachy falistej). Maszyna ta wykorzystuje proces walcowania na zimno do formowania metalowych zwojów w deski tarasowe o wyspecjalizowanych kształtach przekroju poprzecznego. Pomosty te służą jako trwałe szalunki i zbrojenie nośne płyt betonowych i są szeroko stosowane w konstrukcjach stalowych.
Jiangyin Hailong Machinery Factory jest YX50-1005 Wydajne maszyny do formowania rolek podłogowych Dostawcą w Chinach. Dzięki ponad 1200 relacjom z klientami obsługujemy wiele branż, dostarczając niestandardowe urządzenia do gięcia profili, YX50-1005 Wydajne maszyny do formowania rolek podłogowych na sprzedaż.
Podstawowe wartości sprzętu:
Wydajna produkcja: Ciągłe formowanie rolek z prędkością 15-20 m/min spełnia potrzeby projektów na dużą skalę.
Gwarancja precyzji: zapewnia tolerancję wysokości żebra i szerokości płyty wynoszącą ≤±0,5 mm (wpływającą na płaskość podłogi).
Możliwości dostosowywania: Możliwe jest wykrawanie w linii i wycinanie narożników (w celu dostosowania do przejść rurociągów).
Podstawowe komponenty zazwyczaj obejmują:
Urządzenie ładujące/odwijające: ładuje i rozwija zwoje metalu.
Urządzenie gwarancyjne/wyrównujące: Zapewnia, że taśma wchodzi prosto do obszaru formowania.

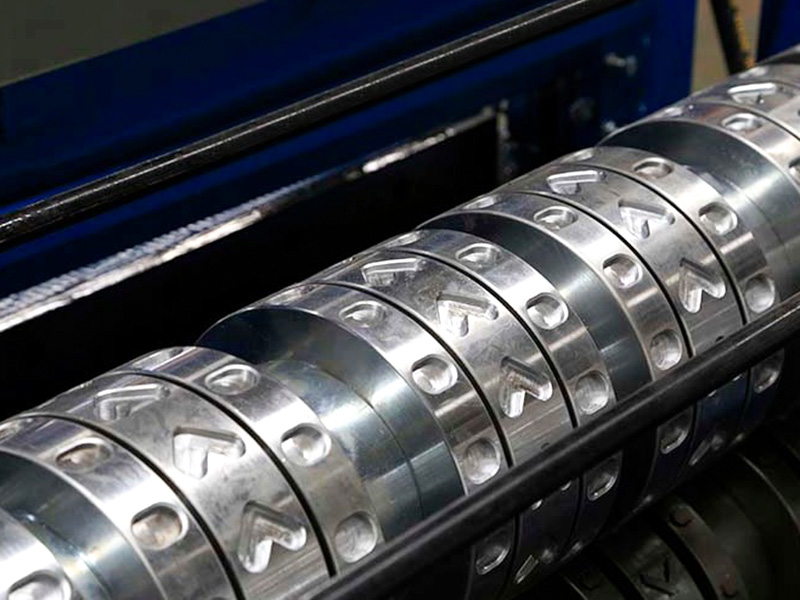

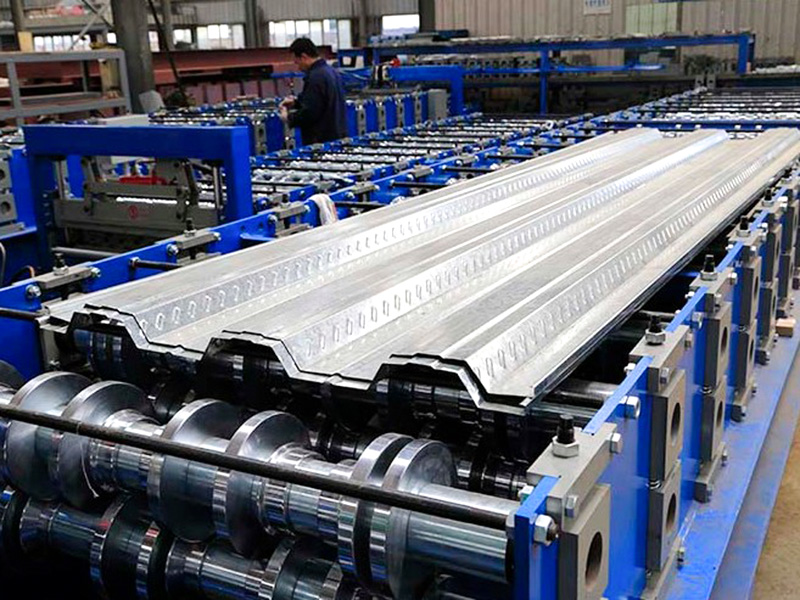

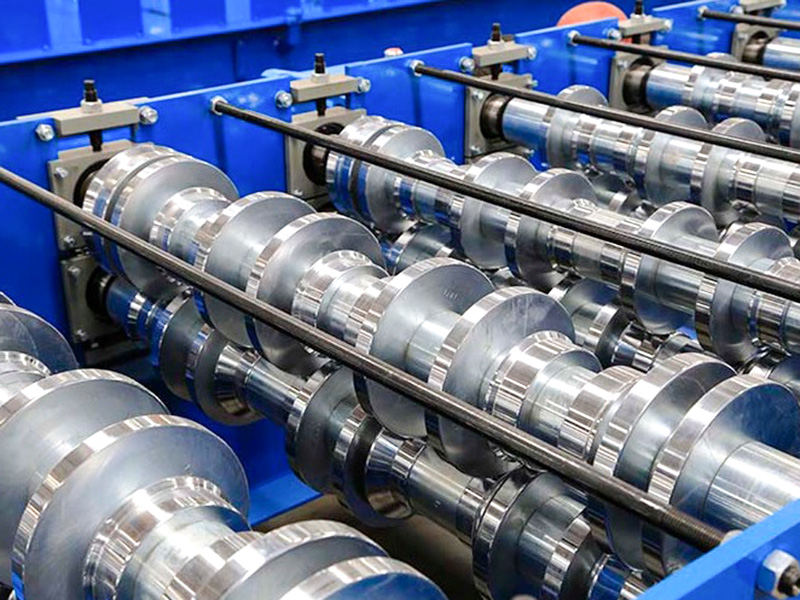

Wiele stanowisk formujących: Element rdzenia, każdy składający się z jednej lub więcej par górnych i dolnych rolek formujących, odpowiada za stopniowe zginanie metalu.

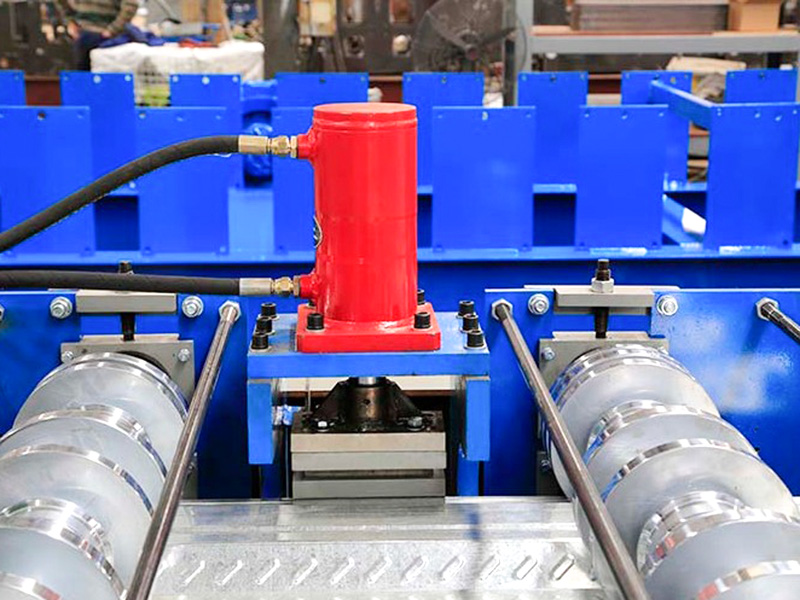

Urządzenie tnące: Zazwyczaj hydrauliczne nożyce latające lub nożyce zatrzymujące precyzyjnie tną blachę na żądaną długość w trakcie jej ruchu.
System rozładunku/układania: Zbiera i układa uformowane i pocięte arkusze.
System sterowania (PLC): kontroluje prędkość roboczą całej linii produkcyjnej, długość cięcia i zliczanie.
Kluczowe cechy i zastosowania tego sprzętu:
Wysoce wyspecjalizowane: Formy rolkowe zostały zaprojektowane tak, aby precyzyjnie spełniać wymagania dotyczące kształtu przekroju poprzecznego i wymiarów płyty podłogowej YX50-1005, zapewniając dokładną dokładność kluczowych parametrów, takich jak wysokość fali, odstęp między falami i efektywna szerokość gotowego produktu.
Wydajna produkcja: możliwa jest ciągła praca, a prędkość produkcji zwykle sięga 15–20 metrów na minutę lub więcej, dzięki czemu nadaje się do projektów na dużą skalę.
Kompatybilność materiałowa: Może przetwarzać cewki z różnych materiałów (stal, aluminium) i powłok (ocynkowane, powlekane kolorowo PVDF/poliester/SMP itp.), o grubości zwykle w zakresie od 0,8 mm do 1,5 mm (w zależności od możliwości maszyny).
Precyzyjne cięcie: Wyposażony w wysokowydajny system cięcia, każdy arkusz jest precyzyjnie przycinany na odpowiednią długość.
Sterowanie automatyczne: System PLC umożliwia ustawianie parametrów, monitorowanie działania i diagnostykę usterek, zapewniając łatwą obsługę.
| Parametry techniczne | ||
| Przedmiot | Parametr | Uwaga |
| Baza maszyny | Norma krajowa nr 45 Stal dwuteowa | Ogólna struktura spawania |
| Materiał rolkowy | Wysokiej jakości stal 45 # | Obróbka precyzyjna, hartowana, pokryta twardym chromem |
| Wał główny | φ80, 45# Stal | Obróbka precyzyjna, ulepszona |
| Tworzenie Grup | 20 | |
| Główna moc silnika | 15KW | |
| Metoda jazdy | Napęd łańcuchowy | |
| Tryb odcięcia | Odcięcie hydrauliczne | Moc silnika stacji hydraulicznej wynosi 5,5 kW |
| Wytnij ostrze | Cr12MoV | Hartowany, HRC58-62 |
| Rozwijacz | Załaduj 5 ton, z platformą załadunkową | Moc silnika stacji hydraulicznej wynosi 2,2 kW |
| System sterowania | Sterownik Siemens/Schneider | |
| Układ hydrauliczny | Marka BeiJin Huade | |
| Całkowita długość linii produkcyjnej | Około 20 metrów | |
| Waga sprzętu | Około 9 ton | |
| Grubość surowca | 0,8-1,5 mm | Cewka ocynkowana Q235 |
| Szybkość produkcji | 15~20m/min | |
